Типовой проект - Узел учета тепловой энергии и теплоносителя
Проект разработан для установки приборов учёта тепловой энергии и теплоносителя в торгово-развлекательном комплексе.
Проект предусматривает применение на узле учёта тепловычислителя ВЗЛЕТ исполнение ТСРВ-026М и преобразователей расхода ЭРСВ-470Л производства ЗАО «Взлет» (г. Санкт-Петербург).
Принцип действия теплосчётчика основан на измерении первичных параметров теплоносителя с помощью датчиков расхода и температуры и обработке результатов измерений в соответствии с выбранным алгоритмом.
Применение данного комплекта обеспечивает возможность создания системы дистанционного мониторинга параметров теплопотребления в информационно-измерительной системе ООО «РТС», построенную на «Взлёт ИИС».
Узел оснащается теплосчётчиком в составе:
- вычислитель ТСР-026М производства ЗАО "Взлет" (Россия)
- преобразователь расхода электромагнитный ЭРСВ-470Л
-комплект преобразователией термоэлектрических КТПТР-01
-комплект преобразователией давления DMP331
Автоматизация тепловых сетей
Проект АТС обеспечивает:
-измерение текущих значений расхода и температуры в подающем и обратном трубопроводах отопления и определение текущих и средних за интервал архивирования значений параметров теплоносителя;
-определение значений тепловой мощности и тепловой энергии в теплосистеме;
-ввод договорных значений параметров теплоносителя;
-возможность программного конфигурирования системы измерения и расчёта с учётом вида контролируемой теплосистемы и набора используемых первичных преобразователей расхода и температуры;
-архивирование в энергонезависимой памяти результатов измерений, а также параметров функционирования;
-индикацию измеренных, расчётных, установочных и архивированных параметров;
-автоматический контроль и индикацию наличия неисправностей теплосчетчика и нештатных ситуаций;
-защиту архивных и установочных данных от несанкционированного доступа;
-возможность создания системы дистанционного мониторинга параметров теплопотребления в информационно-измерительной системе ООО «РТС», построенную на «Взлёт ИИС», а также распечатку данных на бумажном носителе, для чего в спецификацию заложено оборудование, комплектуемое потребителем.
Состав проекта:
Ведомость рабочих чертежей основного комплекта:
1. Пояснительная записка на 56 листах
2. Принципиальная схема узла учета
3. План прокладки кабелей
4. Монтажная схема для трубопроводов Т1, Т2, T2
5. Функциональная схема узла учета
6. Функциональная схема автоматизации
7. Схема подключения приборов учета к тепловычислителю
8. Схема установки термопреобразователя и датчика давления
9. Схема выравнивания потенциалов
10. Электрическая схема подключения клапанов
11. Схема принципиальная подключения двигателей к прибору SK-712
12. Эскиз шкафа для установки тепловычислителя
13. Схема пломбирования средств измерений и устройств
Все чертежи выполнены в формате DWG - Автокад.
Прилагаемые документы:
Спецификация оборудования, изделий и материалов.
Принципиальная схема узла учета
План ИТП

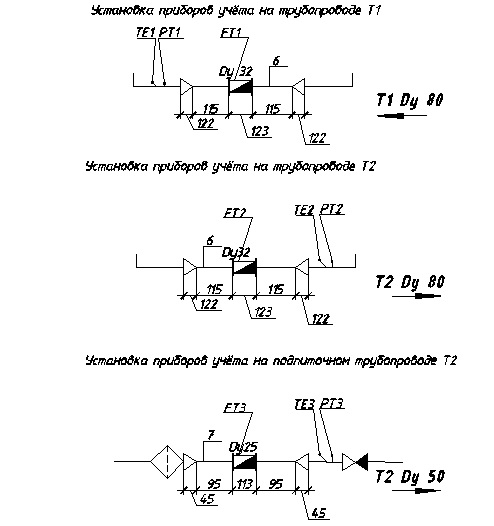

Монтажная схема для трубопроводов
Функциональная схема узла учета
Схема подключения приборов учета к тепловычислителю
Схема установки термопреобразователя и датчика давления

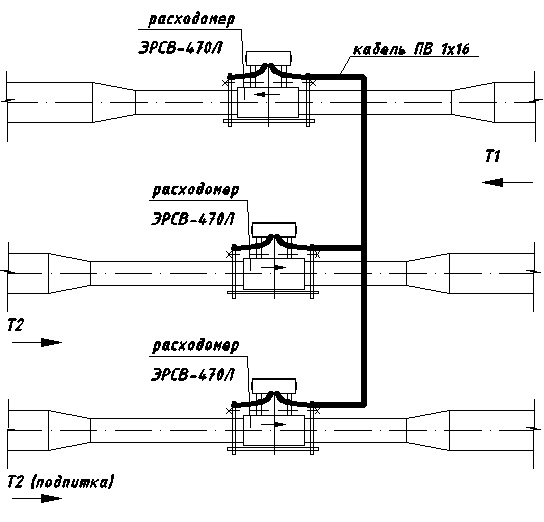

Схема выравнивания потенциалов

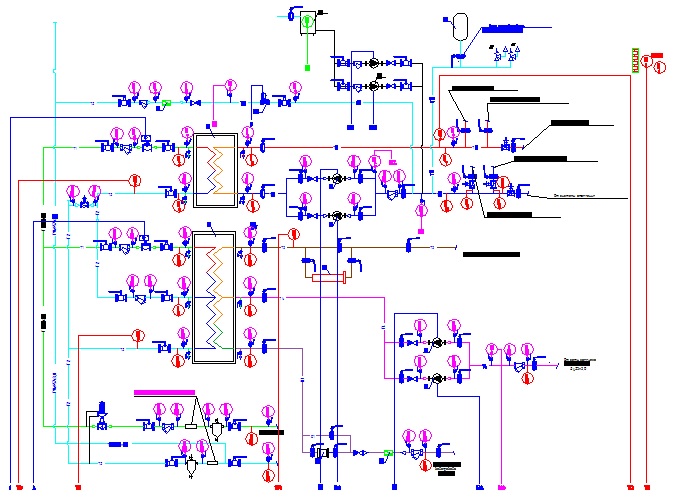

Функциональная схема автоматизации
Электрическая схема подключения клапана
|
