Типовой проект 17-ти этажного жилого дома
ЭОМ - силовое электрооборудование, электрические силовые сети и электрическое освещение многоквартирного жилого дома.
В настоящем разделе проекта рассматривается силовое электрооборудование, электрические силовые сети и электрическое освещение многоквартирного жилого дома.
Электроснабжение основного оборудования по степени обеспечения надежности относится ко II категории в соответствии с классификацией ПУЭ и требованиям СП 31.110-2003 и осуществляется по двум кабельным вводам от внешней питающей сети напряжением ~380/220В переменного тока частотой 50 Гц. Система заземления на ВРУ типа TN-С-S.
Электроснабжение объекта предусматривается от РУ-0,4кВ проектируемой отдельно стоящей РТП.
Вводно-распределительное устройство ВРУ запитано двумя взаиморезервируемыми кабельными линиями марки АПвзБбШп-1 2х(4х120). Кабели проложен в траншее, в земле на глубине 0,7м.
Для распределения электропитания на силовое электрооборудование, светильники основного и аварийного освещения проектом предусматриваются распределительные электрощиты ЩАВ, ЩСС, ППН.
Для осуществления питания электроприемников I категории проектом предусмотрена установка автоматического ввода резерва.
К электроприемникам I категории надежности электроснабжения, согласно СП 31.110-2003 таб. 5.1, относятся:
- светооградительные огни;
- лифтовое оборудование;
- аварийное освещение;
- видеонаблюдение;
- система оповещения о пожаре;
- оборудование системы диспетчеризации (АСУ);
- системы безопасности и связи;
- насосные станции;
- противопожарных устройств (системы подпора и дымоудаления, клапанов дымоудаления, систем пожаротушения);
Источник бесперебойного питания осуществляет автономное электроснабжение в течении не менее 1 часа.
Силовое электрооборудование.
Сеть питания силового электрооборудования выполняется кабелями марки ВВГнгLS 3х[S], в ПВХ гофрированный трубах на потолке, в подготовке пола и в металлических лотках, в стене штробах и кабельных каналах, в соответствии с технологическим планом размещения технологического и другого оборудования.
При возникновении пожара предусматривается отключение вытяжной вентиляции воздуха, путем отключения распределительного щита системы В1.
Питание вентиляционной установки произведено самостоятельной линией от распределительного щита В1. Управление вентиляторами дымоудаления осуществляется при помощи ящиков управления типа Я5000 (или аналогичными).
Щит управления пассажирского лифта, поставляются комплектно с оборудованием.
Управление работой насосов, осуществляется от станций управления, входящих в состав насосных установок, поставляемых комплектно с оборудованием.
Управление работой светоограждающих огней (ЗОМ), осуществляется от щита управления, входящих в состав установки, поставляемых комплектно с оборудованием.
Электрические сети
Сеть питания бытовых и технологических розеток выполняется кабелем марки ВВГнгLS 3х2,5 в ПВХ трубах диаметром 20 мм.
Розетки устанавливаются на стене в соответствии с высотными отметками указанными на плане.
В соответствии с рекомендациями п.1.1.29 ПУЭ изд. 7. Провода и кабели приняты с разноцветной изоляцией жил, что обеспечивает возможность легкого распознавания по цветам по всей длине проводников:
- голубой - нулевой рабочий проводник (N);
- зелено - желтый - нулевой защитный проводник (PE);
- черный или другие цвета - фазный проводник.
В соответствии с п. 7.1.49 ПУЭ при трехпроводной сети установить штепсельные розетки на ток не менее 10А с защитным контактом, которые должны иметь защитное устройство, автоматически закрывающее гнезда при вынутой вилке.
Шлейфовое соединение РЕ проводника не допускается (ПУЭ 1.7.144).
Труба ПВХ должна иметь сертификат пожарной безопасности (НПБ 246-97).
Электрооборудование и материалы, применяемые при монтаже, должны иметь сертификат соответствия стандартам РФ.
Электроосвещение
Электроосвещение помещений выполняется в соответствии со СП 52.13330.2011 «Естественное и искусственное освещение».
Групповые сети рабочего и эвакуационного освещения выполняются кабелем марки ВВГнг-LS 3х1,5, в ПВХ трубах на потолке.
Групповые сети аварийного освещения выполняются кабелем марки ВВГнг-FRLS 3х1,5, в ПВХ трубах на потолке.
Проектом предусмотрена система комбинированного освещения и следующие виды искусственного освещения: рабочее, аварийное (резервное и эвакуационное) и ремонтное. Напряжение сети рабочего и аварийного освещения - 220В, ремонтного - 36В.
Для размещения автоматики и средств защиты электроосвещения проектом предусматривается установка щита освещения ЩО и аварийного освещения ЩАО.
В проекте применяются светильники со светодиодными и люминесцентными лампами.
Выбор светильников производился в соответствии с назначением помещения и характеристикой среды, а также в соответствии с техническим заданием.
В общественных помещениях светильники аварийного освещения используются для дежурного освещения в ночное время.
Выключатели и переключатели устанавливаются на стене со стороны дверной ручки на высоте 1000 мм от уровня пола.
Проектом предусмотрено ручное (местное) управление освещением, а также дистанционное из помещения диспетчерской. Для экономии электрической энергии, предусмотрено автоматическое управление освещением при помощи датчиков движения (на эвакуационной лестнице) и датчиков присутствия (лифтовой холл и коридор).
Проектом предусмотрена установка системы заградительных огней (ЗОМ) на кровле.
Защита от поражения электрическим током
Для обеспечения безопасности людей рабочей документацией предусмотрены все виды защит, требуемые по ГОСТ Р 50571.1-93 (МЭК 364-1-72, МЭК 364-2-70) "Электроустановки зданий. Основное положение". Защита от прямого прикосновения обеспечена применением проводов и кабелей с двойной изоляцией, электрооборудование, аппараты и светильники со степенью защиты не ниже IP20.
Все металлические части электрооборудования, нормально не находящиеся под напряжением, металлические конструкции для установки электрооборудования, металлические трубы электропроводки подлежат защитному заземлению в соответствии с требованиями ПУЭ для сетей с глухозаземленной нейтралью п. 1.7.76 ПУЭ изд. 7.
Защита от косвенного прикосновения выполнена автоматическим отключением поврежденного участка сети устройствами защиты от сверхтоков и выполнением системы уравнивания потенциалов. Для защиты от малых токов замыкания, снижения уровня изоляции, а также при обрыве нулевого защитного проводника использовано устройство защитного отключения (УЗО).
Учет электроэнергии
Коммерческий учет электроэнергии осуществляется на границе балансовой принадлежности в ВРУ.
В качестве датчиков входного контроля электроэнергии использовать трехфазные электронные счетчики, трансформаторного включения типа Меркурий230 ART02-CN 5-10А, имеющие телеметрический выход для подключения к АСКУЭ (тип счетчика согласовать дополнительно со службами).
Система молниезащиты
Классификация объекта.
Тип объекта - Многоквартирный жилой дом. Высота 45 м. Проектом принята III категория молниезащиты в соответствии с СО 153-34.21.122-2003.
III уровень защиты от прямых ударов молнии (ПУМ) - надежность защиты от ПУМ 0,90. Комплекс проектируемых средств, включает устройство защиты от прямых ударов молнии (внешняя молниезащитная система - МЗС) и устройства защиты от вторичных воздействий молнии (внутренняя МЗС).
Внешняя молниезащитная система
В качестве молниеприемника использовать металлическую сетку, выполненную из стальной оцинкованной проволоки диаметром 8 мм (сечение 50 кв. мм). Использовать арматуру Ст. ф8 ГОСТ 5781-82. Сетку уложить на слой утеплителя, поверх стяжки кровли. Шаг ячейки не более 15х15м. Узлы сетки соединить сваркой. Все металлические конструкции, расположенные на кровле (вентиляционные устройства, пожарные лестницы, водосточные воронки, ограждение и пр.), соединить с сеткой приваркой стержней ф 8 мм; длина сварных швов - не менее 60 мм. Все выступающие неметаллические конструкции также защитить проволокой, уложенной сверху по периметру конструкции и соединить с молниеприемной сеткой.
Токоотводы располагаются по периметру защищаемого объекта. В качестве токоотводов применить стальную оцинкованнцю полосу 25х4. Расположение токоотводов представлено на планах. Токоотводы соединятся горизонтальными поясами на отметках +12,00, +27,00 и +39,00м.
В качестве заземлителя проектом принята арматура железобетонного фундамента, соединенное с помощью сварки стальной полосой 50х4 по ГОСТ 103-76. Полоса заземления молниезащиты проложена вокруг задания, на глубине не менее 0,7 м от поверхности земли. Грунт суглинок с удельным сопротивлением 100 Ом*м. Протяженность горизонтального заземлителя Д=115,6 м.
Расчетное сопротивление растеканию тока не более R=4,0 Oм;
Материал системы - Сталь.
Все соединения выполнить сваркой. Предусмотреть антикоррозийное покрытие всех открытых элементов системы молниезащиты. Для защиты контура заземления от почвенной коррозии, покрыть его элементы битумной мастикой МБР-65 (ГОСТ 15836-79), толщиной не более 0,5 мм.
Заземлитель молниезащиты соединить с ГЗШ на ВРУ.
Защита от вторичных воздействий молнии.
Для защиты от заноса высокого потенциала по внешним металлическим коммуникациям их необходимо на вводе коммуникаций в здание присоединить к заземлителю системы молниезащиты. Соединение выполнить стальной полосой сечением 40х4 (ГОСТ 103-76).
Для защиты людей в шахтах лифтов от шаговых напряжений и напряжения прикосновения, могущих возникнуть на полу и подъемном оборудовании, в шахтах вокруг упомянутого оборудования уложить контур. Контур выполнить из стальной полосы 40х4. Контур выполнить на горизонте +12,00 +27,00 и +39,00м. Для выравнивания потенциалов, металлические части каркаса подъемных механизмов соединить с контурами. Соединить контур защиты лифтов с ГЗШ.
Все соединения выполнить сваркой.
Предусмотреть антикоррозийное покрытие всех элементов системы молниезащиты. Для защиты элементов системы от почвенной коррозии, покрыть его элементы битумной мастикой МБР-65 (ГОСТ 15836-79).
Указание по монтажу заземления трубопроводов:
Заземление металлических трубопроводов выполнить на вводе со стороны здания, в доступных для обслуживания местах. Все внешние металлические трубопроводы соединить с искусственным заземлителем системы внешней молниезащиты. Для соединения использовать стальную полосу 40х4.
Для чугунных труб канализации использовать хомутовый вывод из стали 08Х13. Хомуты установить на зачищенную до метал. блеска трубу с последующей обработкой места соединения техническим вазелином.
Узлы крепления выполнить в соответствии с указаниями У-ЭТ-06-89.
Переходное сопротивление соединении не более 0,03 Ом на каждый контакт.
Согласовать с Мосводоканалом заземление водопровода в соответствии УДК 696.6,066356 п.542.2.1, п.542.2.5.
Система заземления и уравнивания потенциалов.
В качестве повторного заземлителя использовать контур заземления молниезащиты.
В качестве шины ГЗШ использовать шину РЕ ВРУ.
Внешний контур заземления соединить с ГЗШ. Для соединения использовать стальную полосу Ст.50х4.
Соединение выполнить сваркой. Для полосовых стальных проводников, длина сварных швов 100 мм, высота 4 мм. Соединения с трубами выполнить в соответствии с узлами приведенными на чертеже или согласно требований типового альбома серии 5.407-11 ("Заземление и зануление электроустановок). Места внешних соединений и наружные стальные соединительные проводники окрасить битумной мастикой МБР-65.
Уравнивание потенциалов выполнить согласно схемы (см. лист 41 и 40).
Проводники уравнивания потенциалов не входящие в состав кабеля проложить открыто, с креплением к конструкциям здания с помощью металлических скоб. Расстояние между креплениями определить при монтаже. Прокладку через стены выполнить в гильзах с диаметром обеспечивающим свободный проход проводника. Допускается скрытая прокладка в пожароопасных, жарких, сырых помещениях.
Ведомость рабочих чертежей основного комплекта марки ЭОМ:
- 1. Общие данные
- 2. Схема электрическая принципиальная однолинейная вводно-распределительного устройства ВРУ
- 3. Перечень электропотребителей и расчет электрических нагрузок
- 4. Типовые узлы
- 5. Схема электрическая принципиальная однолинейная щита распределительного ЩСС1
- 6. Схема электрическая принципиальная однолинейная щита распределительного ДФ
- 7. Схема электрическая принципиальная однолинейная щита распределительного ЩСС3
- 8. Схема электрическая принципиальная однолинейная щита распределительного ЩСС2 и Я5111
- 9. Схема электрическая принципиальная однолинейная щита распределительного этажного ЩЭ
- 10. Схема электрическая принципиальная однолинейная щита распределительного ЩМ
- 11. Схема подключения счетчиков активной электроэнергии к трансформаторам тока
- 12. Схема электрическая принципиальная однолинейная щита распределительного этажного АВР
- 13. Схема монтажная. Общий вид АВР
- 14. Схема монтажная. Общий вид УЭРМ эвакуационной лестницы
- 15. Схема электрическая управление освещением лифтового холла и коридоров
- 16. Групповая сеть освещения тех. подполья
- 17. Групповая сеть освещения 1 этажа
- 18. Групповая сеть освещения 2...17 этажа
- 19. Силовое электрооборудование и групповая сеть освещения технического этажа
- 20. Групповая сеть освещения на кровле
- 21. Силовое электрооборудование тех. подполья
- 22. Силовое электрооборудование 1 этажа
- 23. Силовое электрооборудование 2...17 этажа
- 24. Заземление и молниезащита здания
- 25. Схема уравнивания потенциалов
- 26. Схема основной системы уравнивания потенциалов здания
- 27. План ввода кабелей из траншеи в здание сетей 0,4кВ (разрез)
- 28. План ввода кабелей из траншеи в здание сетей 0,4кВ
Схема электрическая принципиальная однолинейная щита распределительного ВРУ
Типовые узлы монтажа
Схема электрическая принципиальная однолинейная щита распределительного ЩСС2 и Я5111
Схема подключения счетчиков активной электроэнергии к трансформаторам тока
Общий вид АВР
Общий вид устройства этажного распределительного (УЭРМ)
Управление освещением эвакуационной лестницы
Групповая сеть освещения. План тех. подполья
Заземление и молниезащита. План тех. подполья
Заземление и молниезащита. План тех. подполья
Схема уравнивания потенциалов
Схема основной системы уравнивания потенциалов здания

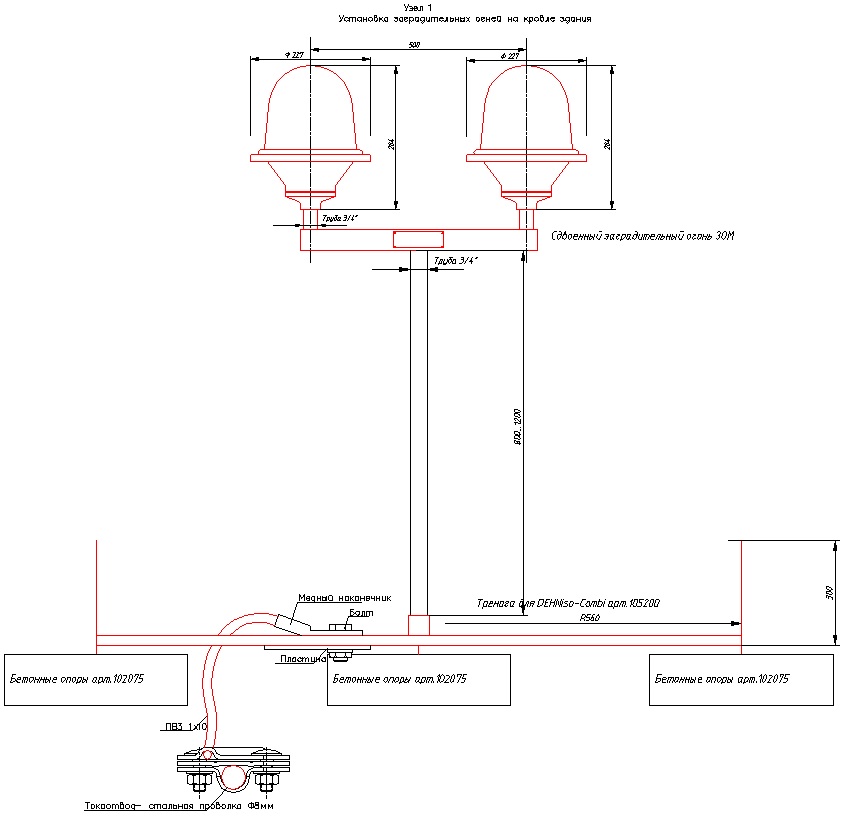

Групповая сеть освещения на кровле
Заземление и молниезащита. План кровли.
План ввода кабелей из траншеи в здание сетей 0,4кВ
|
