Конструкции железобетонные КЖ2 КЖ3

Типовой проект 17-ти этажного жилого дома

КЖ2 - Конструкции железобетонные ниже отм. ±0,000

(вертикальные монолитные железобетонные конструкции: стены, колонны)

КЖ3 - Конструкции железобетонные ниже отм. ±0,000

(плиты перекрытия и покрытия, в том числе крыльца и наружные лестницы)

Общие данные

В данном комплекте чертежей разработаны вертикальные элементы с отм. -0,150 (стены, колонны) жилого 17-ти этажного здания на основании технического задания, материалов и чертежей стадии "П", архитектурно-строительного задания.

1. Природно-климатические условия района строительства:

Климатический район строительства IIВ

Температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92 (tн) -28°С

Расчетное значение веса снегового покрова 180 кгс/м²

Нормативное значение ветрового давления  23 кгс/м

2. За относительную отметку 0,000 принята отметка чистого пола первого этажа, что соответствует абсолютной отметке 206,900 в Балтийской системе высот.

3. Инженерно-геологические условия приняты согласно технического заключения об инженерно-геологических изысканиях для строительства жилого комплекса по адресу: Московская область. Отчет выполнен НПООО, Москва 2011.

4. Проект разработан для производства работ при среднесуточной температуре окружающего воздуха выше +5°. При ведении работ в зимних условиях необходимо учитывать требования СНиП 3.04.01-87 "Изоляционные и отделочные работы" и СНиП 3.03.01-87 "Несущие и ограждающие конструкции" c учетом требований изложенных в общих данных данного альбома.

Конструктивные решения

1. Монолитные конструкции армируются отдельными стержнями класса А500С. Стыки горизонтальной арматуры стен выполнять внахлест с перепуском стержней не менее 40d. Стыки должны располагаться вразбежку. При этом площадь сечения стержней стыкуемых в одном месте или на расстоянии менее длины перепуска должна составлять не более 50%  общей площади растянутой арматуры. Стыки вертикальной арматуры выполнять в нахлест (при диаметре арматуры 16мм и менее) и на муфтах ( при диаметре арматуры 20мм и более). Соединение на муфтах выполнять согласно рекомендациям производителя муфт.

Монолитные конструкции выполнять из бетона класса B25 W4 F100 (F75).

2. Соединение арматурных стержней в местах пересечений производить при помощи вязальной проволоки.

Вязальную проволоку принять диаметром 1,6 - 1,8 мм по ГОСТ 9389-75*.

3. Места расположения и количество рабочих швов определяются при разработке ППР на бетонные работы с учетом технологии и этапов бетонирования. Расположение рабочих швов необходимл согласовать с проектной организацией.

4. Продолжительность перерывов, при которых требуется устройство рабочих швов, устанавливается строительной лабораторией в зависимости от сроков схватывания применяемого цемента и условий твердения бетона. Перед возобновлением бетонирования поверхность рабочих швов должна быть очищена от грязи и цементной пленки способами, исключающими повреждение поверхности слоев бетона: водяной или водовоздушной струей - при прочности бетона не менее 0.3 МПа, с помощью гидроструйной установки - при прочности бетона не менее 5 МПа. Прочность раствора или бетона в контактных слоях должна быть не ниже прочности бетона конструкции. Возобновление бетонирования допускается только после достижения бетоном прочности на сжатие не менее 1.5МПа и обработки поверхности рабочих швов в соответствии с выше изложенным. Распалубливание конструкций производить полсле достижения бетоном прочности не менее 30% проектной.

5. Состав мероприятий по уходу за бетоном, порядок и сроки их проведения, контроль за выполнением этих мероприятий должны устанавливаться проектом производства работ.

6. Производство арматурных и опалубочных работ и уход за бетоном, приемка выполненных работ должны производиться в полном соответствии с п.п.2.11...2.110 СНиП 3.03.01-87.

7. Документация для приемочного контроля должна предоставляться в соответствии с п.1.22 СНиП 3.03.01-87.

8. Производство работ в зимний период (при среднесуточной температуре наружного воздуха ниже 5ºС и минимальной суточной температуре ниже 0ºС) следует производить только в соответствии с указаниями проекта производства работ в зимний период, согласованным с проектной организацией с учетом всех требований п.п. 2.53-2.62 СНиП 3.03.01-87.

9. Промораживание грунтов основания не допускается.

10. Все работы должны проводиться с учетом техники безопасности в строительстве согласно СНиП 12-03-2001 "Безопасность в строительстве" часть 1 и СНиП 12-04-2002 часть 2 "Строительное производство".

Производство работ в зимних условиях

1. Требования к производству работ в зимних условиях распространяются на период строительства при среднесуточной температуре наружного воздуха ниже +5С и минимальной суточной температуре ниже 0°С. Работы в зимних условиях должны производится в соответствии с проектом производства работ и технологическими картами.

2. При зимнем бетонировании фундаментной плиты основание под бетон должно быть тщательно очищено от снега и наледи.

3. Загружение железобетонных конструкций, выполненных в зимнее время, производить только после испытания и проверки фактической прочности бетона в конструкции, подтверждающих достижение бетоном требуемой прочности.

Перечень основных актов освидетельствования скрытых работ и документов, оформляемых при строительстве объекта:

Сертификаты, технические паспорта, удостоверяющие качество материалов, конструкций и деталей, применяемых при производстве строительно-монтажных работ.

Акт освидетельствования опалубки перед бетонированием.

Акт на армирование конструкций.

Акт на устройство монолитных железобетонных конструкций

Требования к муфтовым соединениям:

1. Все соединения запроектированы согласно ТУ 4842-196-46854090-2005 "Соединения арматуры механические "LENTON" производства фирмы ERICO" (Научно-исследовательский, проектно-конструкторский и технологический институт бетона и железобетона, Москва, 2005г.).

2. Применяемый тип соединения: А12 - является стандартным и предназначен для соединения стержней одного диаметра, когда хотя бы один из стыкуемых стержней может свободно вращаться.

3. Технические требования к соединениям арматуры и испытаниям соединений см. п. 2.1-2.3 ТУ 4842-196-46854090-2005.

4. Механические соединения типа А12 изготавливаются на оборудовании фирмы ERICO путем нарезки конусной резьбы на концах арматурных стержней и их соединения с помощью муфты, имеющей соответствующую стержням резьбу.

5. Геометрические размеры, вес, усилие затяжки и условные обозначения стандартных муфт с конической резьбой:

6. Транспортировка и хранение муфт и контргаек механических соединений, а также арматурных стержней - по ГОСТ 7566 со следующим дополнением: в процессе транспортировки, хранения и бетонирования резьба в муфтах и болтовых соединений, а также на концах арматурных стержней должна быть защищена от повреждений и загрязнений бетонной смесью.

7. Механические соединения должны выполняться аттестованными на проведение таких работ рабочими. Порядок аттестации см. приложение В ТУ 4842-196-46854090-2005.

8. Механические соединения арматуры должны проходить контрольные испытания  на растяжение при нормальной температуре в соответствии с требованиями п. 3.1.2.3 - 3.1.2.8 ТУ 4842-196-46854090-2005. Количество испытываемых соединений: 2 на каждые 500 соединений.

Ведомость рабочих чертежей основного комплекта марки КЖ2:

• 1. Общие данные
• 2. Вертикальные элементы на отм. -0.150. Опалубочный чертеж
• 3. Вертикальные элементы на отм. -0,150. Схема расположения сечений, узлов.
• 4. Вертикальные элементы на отм. +2,910...+44.910. Опалубочный чертеж
• 5. Вертикальные элементы на отм. +2,910...+44.910. Схема расположения сечений, узлов
• 6. Вертикальные элементы на отм. +47,910. Опалубочный чертеж
• 7. Вертикальные элементы на отм. +47.910. Схема расположения сечений, узлов
• 8. Вертикальные элементы на отм. 50.910...51.710. Опалубочный чертеж. Схема расположения сечений, узлов
• 9. Сечения 1...16. Опалубочный чертеж.
• 10. Сечения 1...5, 1.21. Армирование.
• 11. Сечения 6-10.. Армирование.
• 12. Сечения 5.1, 5.2, 1.2, 11...16
• 13. Детали обрамления оконных и дверных проемов. Деталь обрамления отверстий в стенах. Сечения А-А...Л-Л. Узлы 1, 2, 4, 7...8.2
• 14. Спецификация материалов на стены. Узлы 9, 11, 11.1, 12, 13.
• 15. Колонны К1, К2, К3.
• 16. Схема расположения выпусков из стен на отм. -0.150
• 17. Схема расположения выпусков из стен на отм. +2.910...+44.910
• 18. Cхема расположения выпусков из стен на отм.+47.910

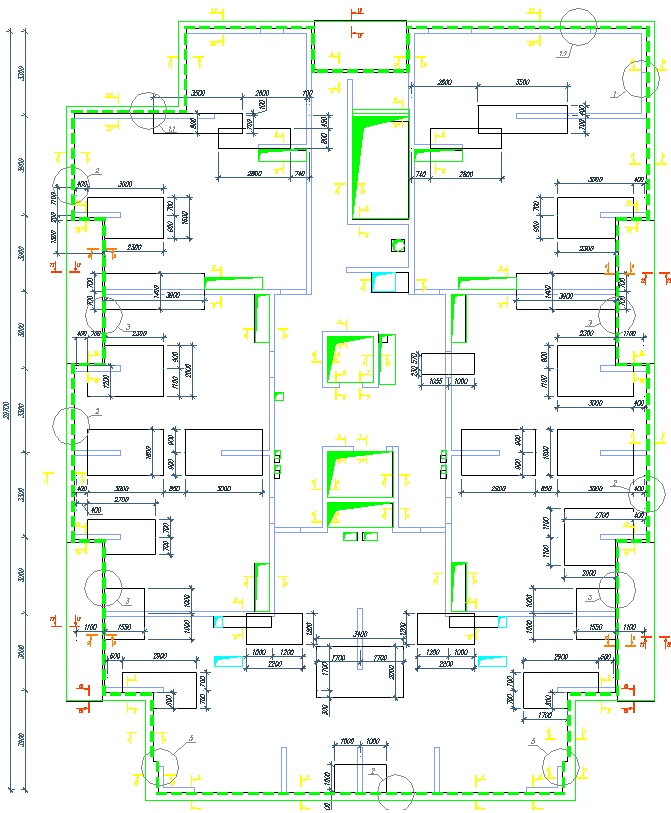

Вертикальные элементы на отм. -0.150. Опалубочный чертеж.

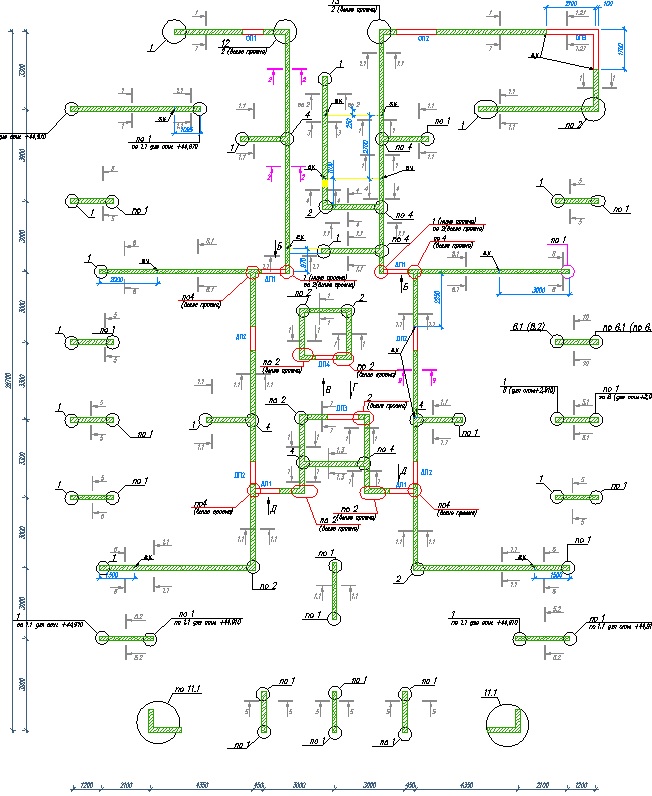

Вертикальные элементы на отм.+2.910...+44.910. Схема расположения сечений, узлов.

Сечения 5.1, 5.2, 1.2, 11...16. Армирование.

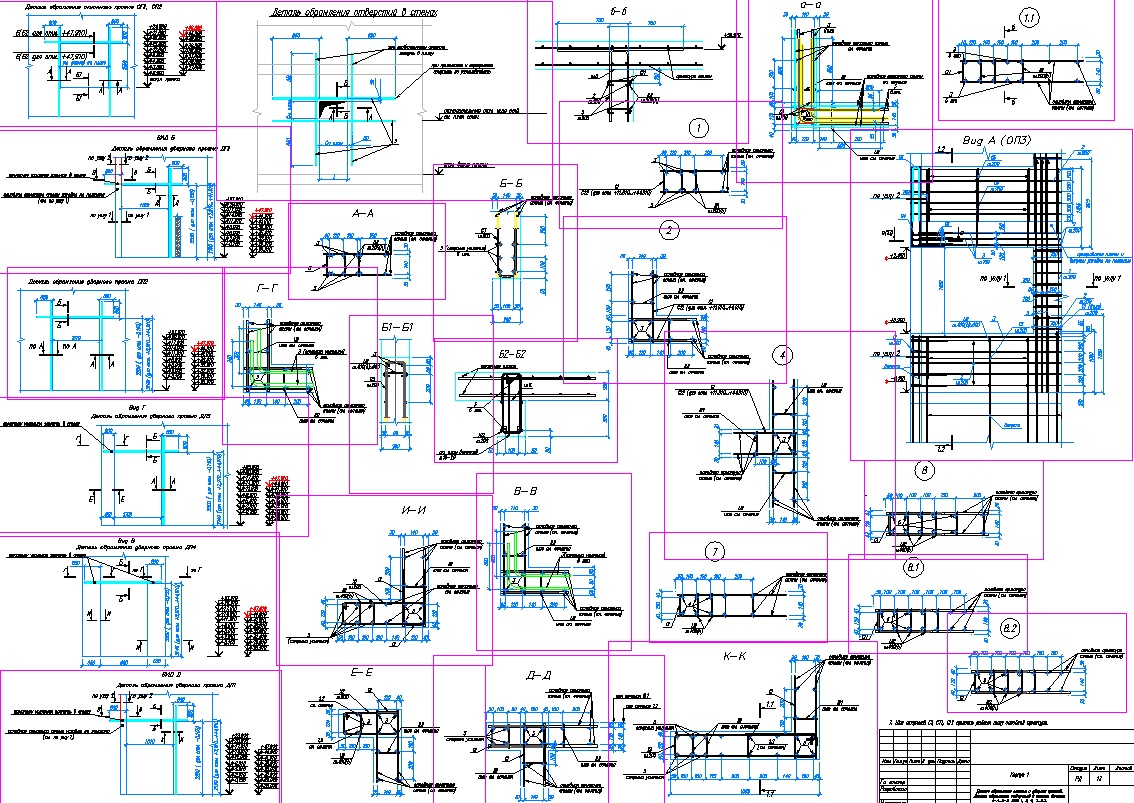

Детали обрамления оконных и дверных проемов. Деталь обрамления отверстий в стенах. Сечения А-А...Л-Л. Узлы 1, 2, 4, 7...8.2.

Спецификация материалов на стены. Узлы 9, 11, 11.1, 12, 13. Ведомость деталей.

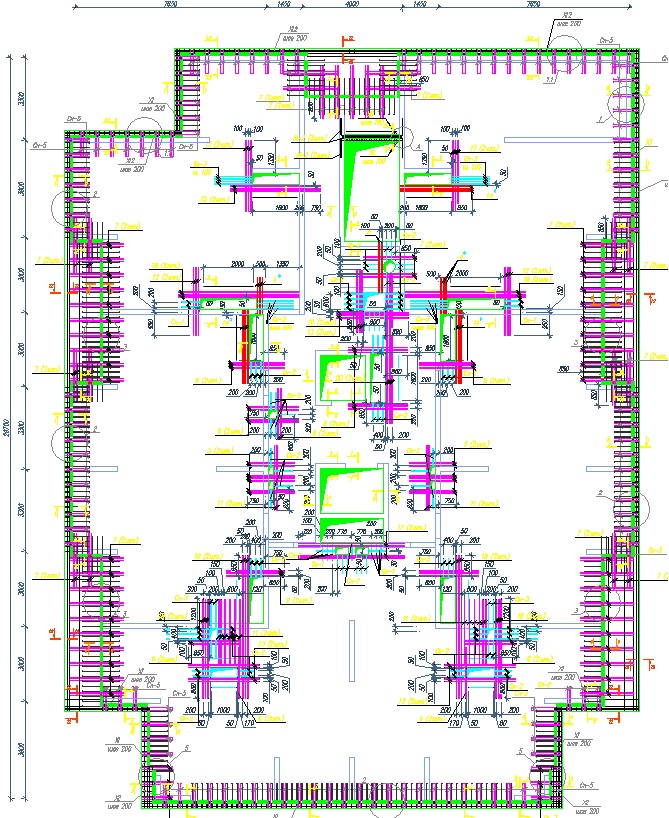

 Плита перекрытия на отм. +20.910, +23.910, +26.910, +29.910, +32.910. Схема расположения дополнительных элементов армирования, обрамления отверстий.

Плиты перекрытия на отм. +5.910, +8.910, +11.910, +14.910, +17.910. Верхнее армирование вдоль буквенных осей.

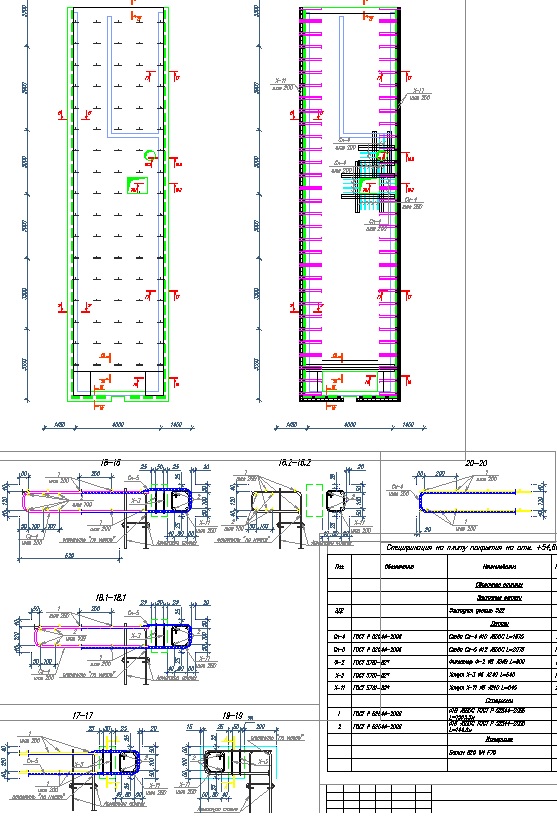

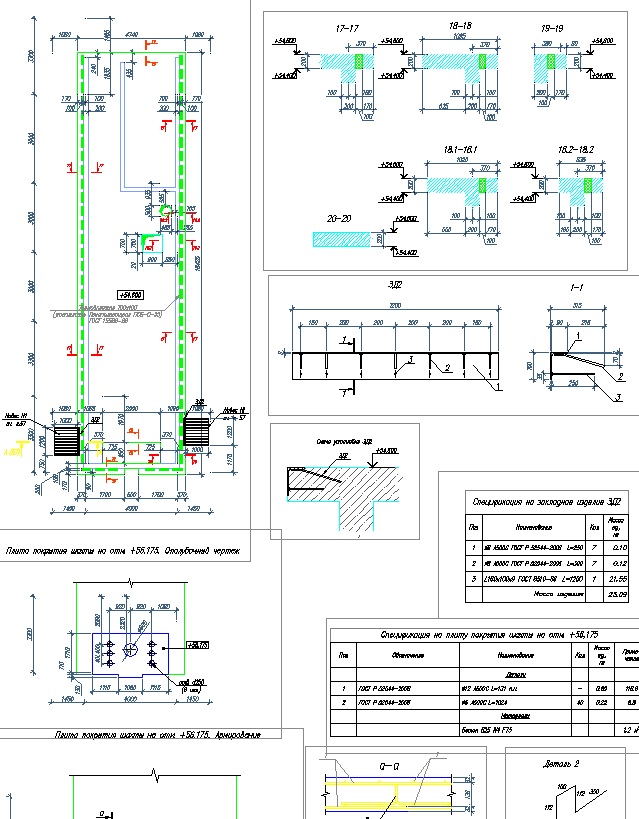

Плита покрытия на отм. +54.600. Опалубочный чертеж. Сечения 17-17...20-20. Плита покрытия шахты на отм. +56.175.

Плита покрытия на отм. +54.600. Армирование. Сечения 17-17...20-20 (армирование). Спецификация на плиту покрытия на отм. +54,600

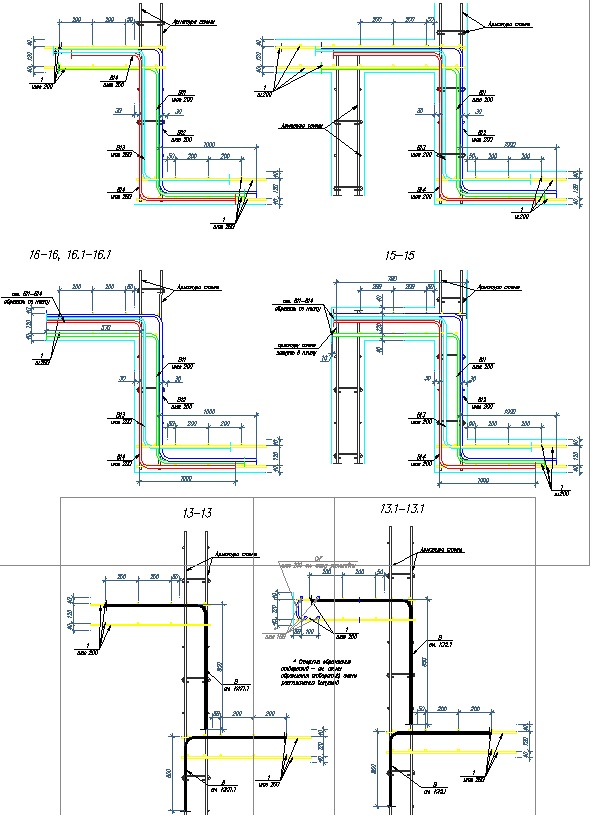

Сечения 13-13...16-16 (армирование)

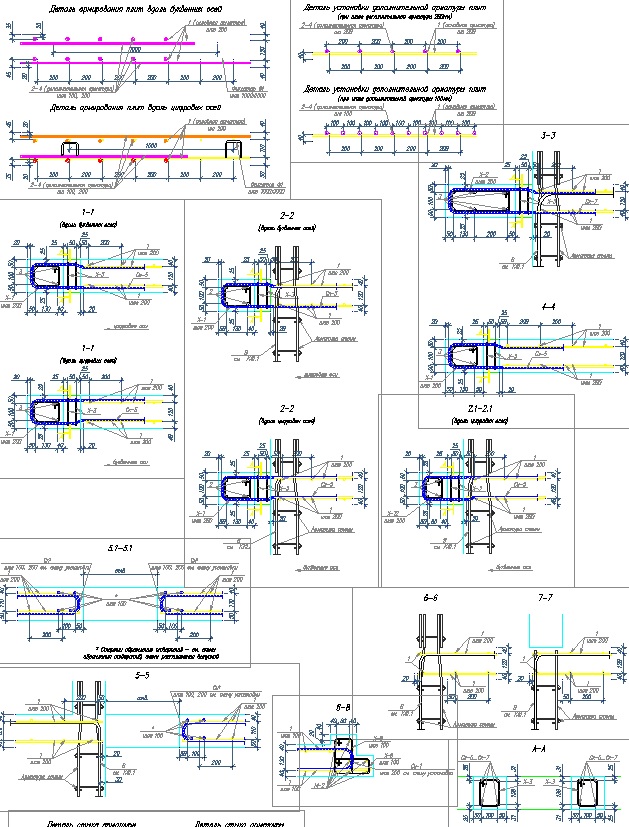

Детали армирования плит, детали установки дополнительной арматуры плит, детали стыка арматуры. Сечения 1-1...8-8 (армирование)

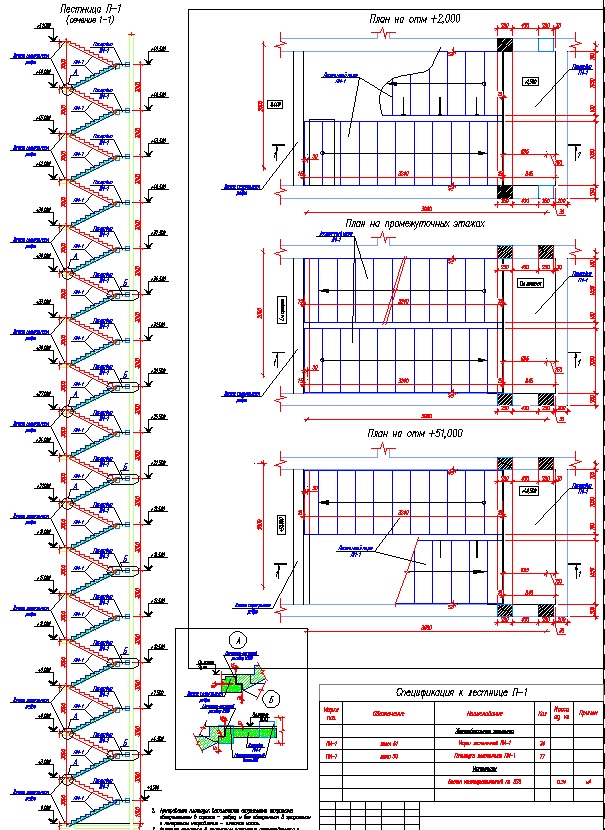

Лестница Л1

Лестничный марш ЛМ-1
