Типовой проект 17-ти этажного жилого дома
КЖ1 - Конструкции железобетонные ниже отм. ±0,000
(конструкции техподполья, в том числе приямки, элементы молниезащиты).
Общие данные
В данном комплекте чертежей разработаны вертикальные элементы на отм.-3,050 (стены) жилого 17-ти этажного здания на основании технического задания, материалов и чертежей стадии "П", архитектурно-строительного задания.
1. Природно-климатические условия района строительства:
Климатический район строительства IIВ
Температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92 (tн) -28°С
Расчетное значение веса снегового покрова 180 кгс/м²
Нормативное значение ветрового давления 23 кгс/м
2. За относительную отметку 0,000 принята отметка чистого пола первого этажа, что соответствует абсолютной отметке 206,900 в Балтийской системе высот.
3. Инженерно-геологические условия приняты согласно технического заключения об инженерно-геологических изысканиях для строительства жилого комплекса по адресу: Московская область. Отчет выполнен НПООО, Москва 2011.
4. Проект разработан для производства работ при среднесуточной температуре окружающего воздуха выше +5°. При ведении работ в зимних условиях необходимо учитывать требования СНиП 3.04.01-87 "Изоляционные и отделочные работы" и СНиП 3.03.01-87 "Несущие и ограждающие конструкции" c учетом требований изложенных в общих данных данного альбома.
Конструктивные решения
1. Монолитные вертикальные конструкции выполнять из бетона класса В25 F150 W12.
2. Монолитные конструкции армируются отдельными стержнями класса А500С. Стыки горизонтальной арматуры стен выполнять внахлест с перепуском стержней не менее 40d. Стыки должны располагаться вразбежку. При этом площадь сечения стержней стыкуемых в одном месте или на расстоянии менее длины перепуска должна составлять не более 50% общей площади растянутой арматуры. Стыки вертикальной арматуры выполнять в нахлест (при диаметре арматуры 16мм и менее) и на муфтах (при диаметре арматуры 20мм и более). Соединение на муфтах выполнять согласно рекомендациям производителя муфт.
3. Требования к муфтовым соединениям:
3.1 Все соединения запроектированы согласно ТУ 4842-196-46854090-2005 "Соединения арматуры механические "LENTON" производства фирмы ERICO" (Научно-исследовательский, проектно-конструкторский и технологический институт бетона и железобетона, Москва, 2005г.).
3.2 Применяемый тип соединения: А12 - является стандартным и предназначен для соединения стержней одного диаметра, когда хотя бы один из стыкуемых стержней может свободно вращаться.
3.3 Технические требования к соединениям арматуры и испытаниям соединений см. п. 2.1-2.3 ТУ 4842-196-46854090-2005.
3.4 Механические соединения типа А12 изготавливаются на оборудовании фирмы ERICO путем нарезки конусной резьбы на концах арматурных стержней и их соединения с помощью муфты, имеющей соответствующую стержням резьбу.
3.5 Геометрические размеры, вес, усилие затяжки и условные обозначения стандартных муфт с конической резьбой:
3.6 Транспортировка и хранение муфт и контргаек механических соединений, а также арматурных стержней - по ГОСТ 7566 со следующим дополнением: в процессе транспортировки, хранения и бетонирования резьба в муфтах и болтовых соединений, а также на концах арматурных стержней должна быть защищена от повреждений и загрязнений бетонной смесью.
3.7 Механические соединения должны выполняться аттестованными на проведение таких работ рабочими. Порядок аттестации см. приложение В ТУ 4842-196-46854090-2005.
3.8 Механические соединения арматуры должны проходить контрольные испытания на растяжение при нормальной температуре в соответствии с требованиями п. 3.1.2.3 - 3.1.2.8 ТУ 4842-196-46854090-2005. Количество испытываемых соединений: 2 на каждые 500 соединений.
4. Соединение арматурных стержней в местах пересечений производить при помощи вязальной проволоки. Вязальную проволоку принять диаметром 1,6 - 1,8 мм по ГОСТ 9389-75*.
5. Места расположения и количество рабочих швов определяются при разработке ППР на бетонные работы с учетом технологии и этапов бетонирования. Расположение швов согласовать с проектной организацией.
6. Продолжительность перерывов, при которых требуется устройство рабочих швов, устанавливается строительной лабораторией в зависимости от сроков схватывания применяемого цемента и условий твердения бетона. Перед возобновлением бетонирования поверхность рабочих швов должна быть очищена от грязи и цементной пленки способами, исключающими повреждение поверхности слоев бетона: водяной или водовоздушной струей - при прочности бетона не менее 0.3 МПа, с помощью гидроструйной установки - при прочности бетона не менее 5 МПа. Прочность раствора или бетона в контактных слоях должна быть не ниже прочности бетона конструкции. Возобновление бетонирования допускается только после достижения бетоном прочности на сжатие не менее 1.5МПа и обработки поверхности рабочих швов в соответствии с выше изложенным. Распалубливание конструкций производить полсле достижения бетоном прочности не менее 30% проектной.
7. Состав мероприятий по уходу за бетоном, порядок и сроки их проведения, контроль за выполнением этих мероприятий должны устанавливаться проектом производства работ.
8. Производство арматурных и опалубочных работ и уход за бетоном, приемка выполненных работ должны производиться в полном соответствии с п.п.2.11...2.110 СНиП 3.03.01-87.
9. Минимальная прочность бетона незагруженных монолитных конструкций при распалубке вертикальных поверхностей должна составлять не менн 0.3МПа. Минимальная прочность бетона при распалубке загруженных конструкций, в том числе от вышележащего бетона, определяется ППР и согласовывается с проектной организацией. Движение людей по забетонированным конструкциям и установка опалубки вышележащих конструкций допускаются после достижения бетоном прочности не менее 1.5 МПа.
10. Документация для приемочного контроля должна предоставляться в соответствии с п.1.22 СНиП 3.03.01-87.
11. Производство работ в зимний период (при среднесуточной температуре наружного воздуха ниже 5ºС и минимальной суточной температуре ниже 0ºС) следует производить только в соответствии с указаниями проекта производства работ в зимний период, согласованным с проектной организацией с учетом всех требований п.п. 2.53-2.62 СНиП 3.03.01-87.
12. Промораживание грунтов основания не допускается.
13. Все работы должны проводиться с учетом техники безопасности в строительстве согласно СНиП 12-03-2001 "Безопасность в строительстве" часть 1 и СНиП 12-04-2002 часть 2 "Строительное производство".
14. Обратную засыпку пазух выполнять после устройства плиты перекрытия на отм. -0.150 местным не насыпным грунтом. Грунт засыпки должен быть не мерзлым.
Производство работ в зимних условиях
1. Требования к производству работ в зимних условиях распространяются на период строительства при среднесуточной температуре наружного воздуха ниже +5С и минимальной суточной температуре ниже 0°С. Работы в зимних условиях должны производится в соответствии с проектом производства работ и технологическими картами.
2. При зимнем бетонировании фундаментной плиты основание под бетон должно быть тщательно очищено от снега и наледи.
3. Загружение железобетонных конструкций, выполненных в зимнее время, производить только после испытания и проверки фактической прочности бетона в конструкции, подтверждающих достижение бетоном требуемой прочности.
Перечень основных актов освидетельствования скрытых работ и документов, оформляемых при строительстве объекта:
Сертификаты, технические паспорта, удостоверяющие качество материалов, конструкций и деталей, применяемых при производстве строительно-монтажных работ.
Акт освидетельствования опалубки перед бетонированием.
Акт на армирование конструкций.
Акт на устройство монолитных железобетонных конструкций.
Акт на гидроизоляцию
Ведомость рабочих чертежей основного комплекта марки КЖ1:
- 1. Общие данные
- 2. Вертикальные элементы на отм. -3,050. Опалубочный чертеж. Узел гидроизоляции рабочих швов бетонирования
- 3. Вертикальные элементы на отм. -3,050. Схема расположения отверстий
- 4. Вертикальные элементы на отм. -3,050. Схема расположения узлов и сечений
- 5. Сечения 1-1...5-5 (опалубочные чертежи)
- 6. Сечения 6-6...14-14 (опалубочные чертежи)
- 7. Сечения 1-1...4-4 (армирование). Детали стыка арматуры
- 8. Сечения 5-5...9-9 (армирование)
- 9. Сечения 10-10...14-14 (армирование)
- 10. Узлы 1...5, 12...17 (армирование)
- 11. Узлы 6...11 (армирование).
- 12. Детали обрамления отверстий
- 13. Узлы 18...28 (армирование)
- 14. Спецификация на вертикальные элементы на отм. -3.050. Детали С-1...С-13, Ск-1...Ск-8, Х-1...Х-4, Ш-1...Ш-5
- 15. Схема расположения стержней поз. Сг-1...Сг-4
- 16. Детали установки стержней поз. Сг-1...Сг-4. Детали Сг-1...Сг-4
- 17. Приямки 1, 2
- 18. Плиты Пм1, Пм2
- 19. Ведомость расхода стали

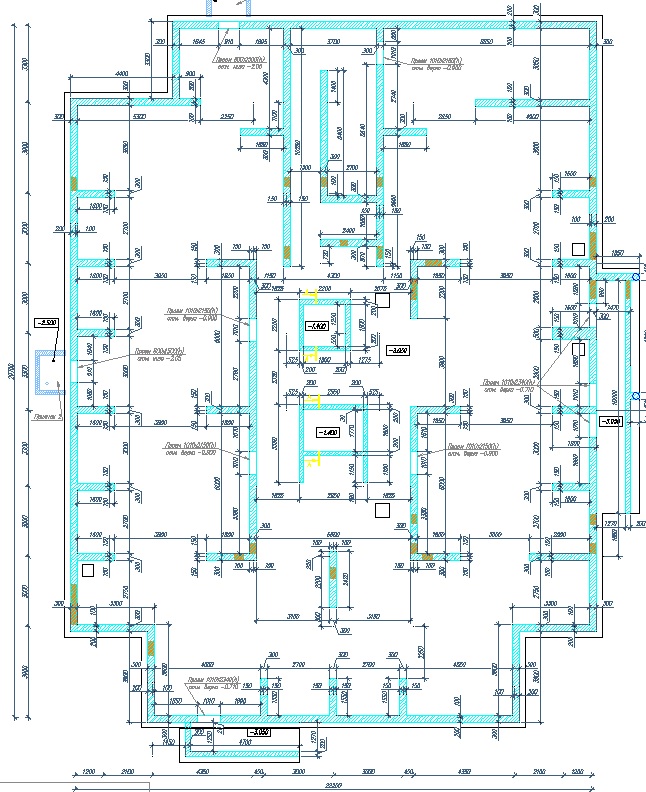

Опалубочный чертеж. Узел гидроизоляции рабочих швов бетонирования
Детали стыка арматуры
Узлы армирования

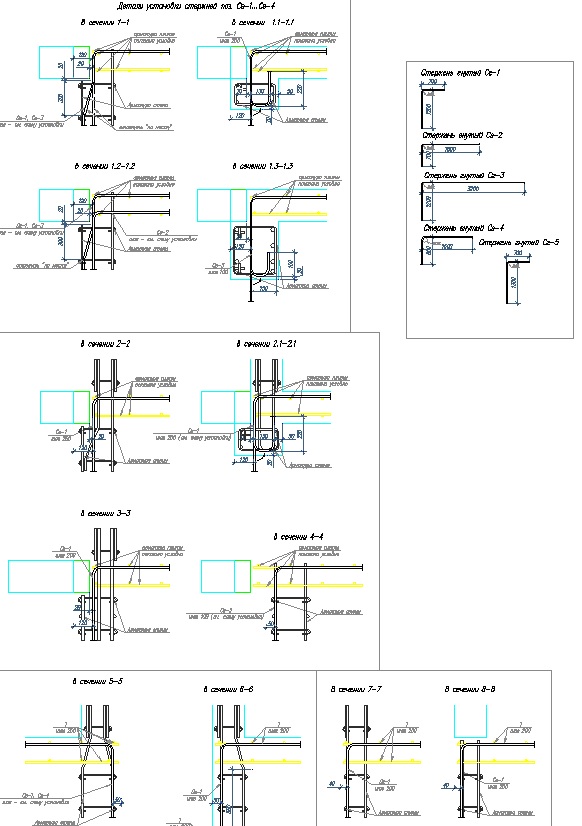

Детали установки стержней

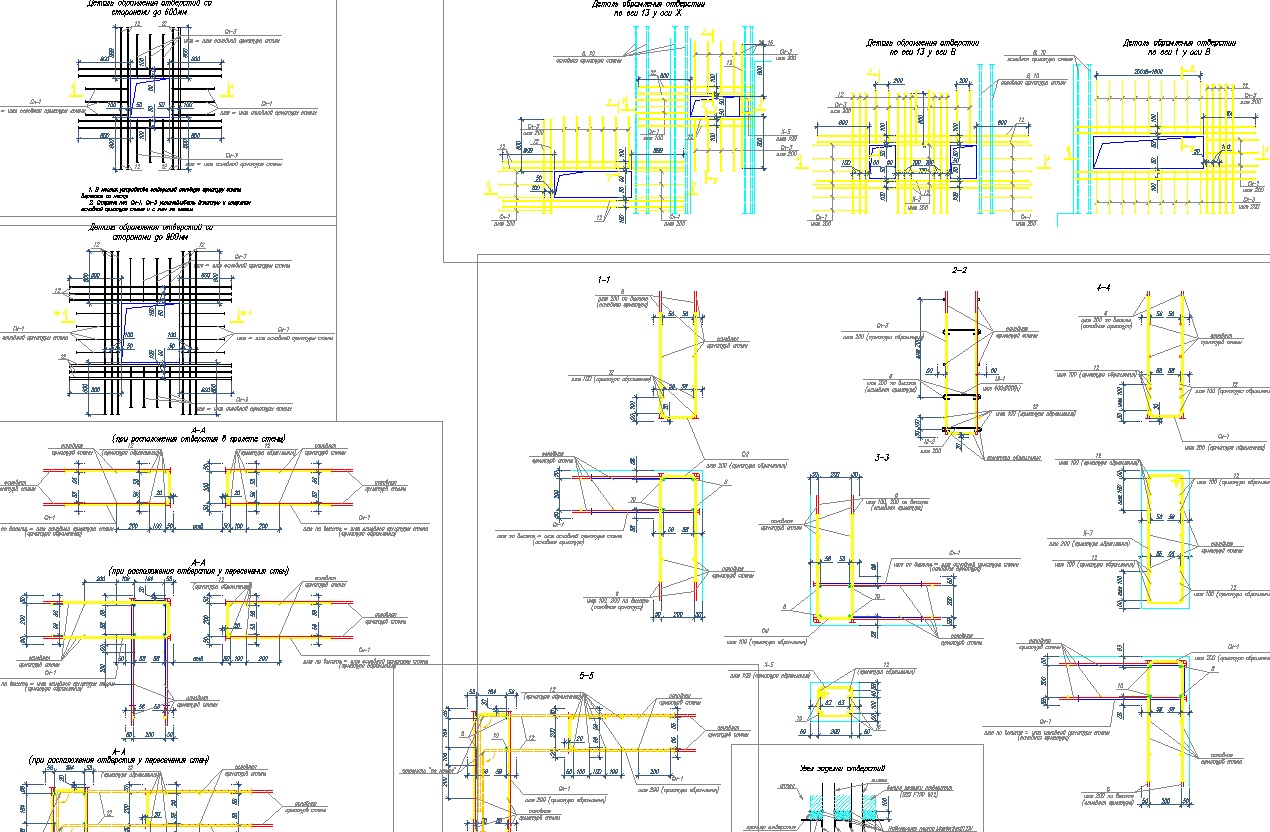

Детали обрамления отверстий
|
