Типовой проект 17-ти этажного жилого дома
КЖ0 - Конструкции железобетонные ниже отм. ±0,000
Общие данные
1. В данном комплекте чертежей разработаны фундаменты (свайное поле и монолитная железобетонная фундаментная плита) жилого 17-ти этажного здания на основании технического задания, материалов и чертежей стадии "П", архитектурно-строительного задания.
2. Природно-климатические условия района строительства:
Климатический район строительства IIВ
Температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92 (tн) -28°С.
Расчетное значение веса снегового покрова 180 кгс/м²
Нормативное значение ветрового давления 23 кгс/м
3. За относительную отметку 0,000 принята отметка чистого пола первого этажа, что соответствует абсолютной отметке 206,900 в Балтийской системе высот.
4. Инженерно-геологические условия приняты согласно технического заключения об инженерно-геологических изысканиях для строительства жилого комплекса.
5. Проект разработан для производства работ при среднесуточной температуре окружающего воздуха выше +5°. При ведении работ в зимних условиях необходимо учитывать требования СНиП 3.04.01-87 "Изоляционные и отделочные работы" и СНиП 3.03.01-87 "Несущие и ограждающие конструкции" c учетом требований изложенных в общих данных данного альбома.
Конструктивные решения
1. Свайные фундаменты запроектированы в соответствии с требованиями СНиП 2.01.07-85 "Нагрузки и воздействия", СНиП 2.02.03-85 "Свайные фундаменты", СНиП 2.03.01-84* "Бетонные и железобетонные конструкции", СНиП 2.03.11 - 85 "Защита строительных конструкций от коррозии", СП 50-102-2003 "Проектирование и устройство свайных фундаментов".
2. Для фундаментов приняты сваи 12м и 14м с ненапрягаемой арматурой по серии 1.011.1 - 10 вып.1. Класс бетона свай: по прочности - В25, по морозостойкости F75, по водонепроницаемости - W8.
3. Расчет основания и фундаментов выполнен на действующие расчетные вертикальные нагрузки. Допускаемая расчетная нагрузка на сваю: 120тс - для свай длинной l=12м; 150тс - для свай длинной l=14м.
До массовой забивки следует произвести:
- общеплощадочную планировку;
- устройство водоотвода;
- испытания свай в соответствии с требованиями ГОСТ 5686 - 94 "Грунты, методы полевых испытаний сваями", раздел 7. Выполнить не менее 2 статических и 6 динамических испытаний.
4. Работы по устройству свайных фундаментов выполнять с соблюдением требований СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты", СНиП 3.03.01-87 "Несущие и ограждающие конструкции".
5. Фундаментную плиту выполнять из бетона класса В25 F150 W12.
6. Под фундаментную плиту выполнить бетонную подготовку толщиной 100мм из бетона класса В7.5. Защитный слой бетона для фундаментной плиты принят 50 мм до рифов рабочей арматуры.
7. Решением по гидроизоляции фундаментной плиты является использование бетона с маркой по водонепроницаемости W12 с компенсированной усадкой (принято на основании и в соответствии со стадией "П"). Для контроля качества работ по выполнению конструкций здания, с использованием бетона с маркой по водонепроницаемости W12 с компенсированной усадкой, необходимо привлечь специалистов НИИЖБ.
8. Монолитные конструкции армируются отдельными стержнями класса А500С. Стыки арматуры плит выполнять внахлест с перепуском стержней не менее 40d. Стыки должны располагаться вразбежку. При этом площадь сечения стержней стыкуемых в одном месте или на расстоянии менее длины перепуска должна составлять не более 50% общей площади растянутой арматуры.
9. Для обеспечения нижнего защитного слоя бетона в плитах нижний ряд арматуры устанавливать на пластмассовые фиксаторы, расположенные по поверхности бетонной подготовки с шагом не более 600мм в обоих направлениях в шахматном порядке.
10. Для обеспечения проектного положения верхней арматуры устанавливаются поддерживающие каркасы с шагом не более 1000 мм.
11. Соединение арматурных стержней в местах пересечений производить при помощи вязальной проволоки. Вязальную проволоку принять диаметром 1,6 - 1,8 мм по ГОСТ 9389-75*.
12. Места расположения и количество рабочих швов определяются при разработке ППР на бетонные работы с учетом технологии и этапов бетонирования.
13. Продолжительность перерывов, при которых требуется устройство рабочих швов, устанавливается строительной лабораторией в зависимости от сроков схватывания применяемого цемента и условий твердения бетона. Перед возобновлением бетонирования поверхность рабочих швов должна быть очищена от грязи и цементной пленки способами, исключающими повреждение поверхности слоев бетона: водяной или водовоздушной струей - при прочности бетона не менее 0.3 МПа, с помощью гидроструйной установки - при прочности бетона не менее 5 МПа. Прочность раствора или бетона в контактных слоях должна быть не ниже прочности бетона конструкции. Возобновление бетонирования допускается только после достижения бетоном прочности на сжатие не менее 1.5МПа и обработки поверхности рабочих швов в соответствии с выше изложенным.
14. Состав мероприятий по уходу за бетоном, порядок и сроки их проведения, контроль за выполнением этих мероприятий должны устанавливаться проектом производства работ.
15. Производство арматурных и опалубочных работ и уход за бетоном, приемка выполненных работ должны производиться в полном соответствии с п.п.2.11...2.110 СНиП 3.03.01-87.
16. Документация для приемочного контроля должна предоставляться в соответствии с п.1.22 СНиП 3.03.01-87.
17. Производство работ в зимний период (при среднесуточной температуре наружного воздуха ниже 5ºС и минимальной суточной температуре ниже 0ºС) следует производить только в соответствии с указаниями проекта производства работ в зимний период, согласованным с проектной организацией с учетом всех требований п.п. 2.53-2.62 СНиП 3.03.01-87.
18. Промораживание грунтов основания не допускается.
19. Все работы должны проводиться с учетом техники безопасности в строительстве согласно СНиП 12-03-2001 "Безопасность в строительстве" часть 1 и СНиП 12-04-2002 часть 2 "Строительное производство".
Производство работ в зимних условиях
1. Требования к производству работ в зимних условиях распространяются на период строительства при среднесуточной температуре наружного воздуха ниже +5С и минимальной суточной температуре ниже 0°С. Работы в зимних условиях должны производится в соответствии с проектом производства работ и технологическими картами.
2. При зимнем бетонировании фундаментной плиты основание под бетон должно быть тщательно очищено от снега и наледи.
3. Загружение железобетонных конструкций, выполненных в зимнее время, производить только после испытания и проверки фактической прочности бетона в конструкции, подтверждающих достижение бетоном требуемой прочности.
Перечень основных актов освидетельствования скрытых работ и
документов, оформляемых при строительстве объекта:
Сертификаты, технические паспорта, удостоверяющие качество материалов, конструкций и деталей, применяемых при производстве строительно-монтажных работ.
Акт сдачи-приемки геодезической разбивочной основы для строительства и на геодезические разбивочные работы для прокладки инженерных сетей.
Исполнительная схема свайного поля с указанием номеров свай, их сечения, глубины забивки в грунт, отклонение свай в плане.
Сводная ведомость забитых свай.
Журнал забивки свай.
Акты приемки и геодезической разбивки свайного поля.
Результаты испытаний свай.
Акт освидетельствования грунтов основания фундаментов.
Акт на работы по подготовке основания фундаментов.
Акт освидетельствования опалубки перед бетонированием.
Акт на армирование конструкций.
Акт на устройство монолитных железобетонных конструкций.
Акт на вертикальную гидроизоляцию.
Ведомость рабочих чертежей основного комплекта марки КЖ0:
- 1. Общие данные
- 2. План котлована.
- 3. Схема расположения здания и инженерно-геологических разрезов.. Инженерно-геологические разрезы
- 4. Схема расположения свай
- 5. Фундаментная плита. Опалубочный чертеж
- 6. Сечения 1-1...6-6. Опалубка. Узлы гидроизоляции рабочих швов бетонирования
- 7. Фундаментная плита. Нижнее армирование вдоль буквенных осей
- 8. Фундаментная плита. Нижнее армирование вдоль цифровых осей
- 9. Фундаментная плита. Верхнее армирование вдоль буквенных осей
- 10. Фундаментная плита. Верхнее армирование вдоль цифровых осей
- 11. Фундаментная плита. Схема установки поддерживающих каркасов и дополнительных элементов армирования
- 12. Фундаментная плита. Схема установки поперечной арматуры
- 13. Типовые детали армирования плиты А-А (вдоль буквенных осей), Б-Б (вдоль цифровых осей. Сечения 1-1, 2-2, 5-5 Армироание. Детали установки дополнительной арматуры. Детали стыка арматуры внахлест.
- 14. Фундаментная плита. Сечения 3-3, 4-4 Армирование. Сетки С1, С2. Детали Ск-1...Ск-5
- 15. Каркасы плоские КР1...КР5. Каркасы объемные КО1...КО3. Закладные изделия МН1, МН2
- 16. Фундаментная плита. Схема установки арматурных выпусков
- 17. Детали установки выпусков
- 18. Спецификация на фундаментную плиту. Ведомость расхода стали
- 19. Фундаменты под оборудование
- 20. Фундамент входа в подвал

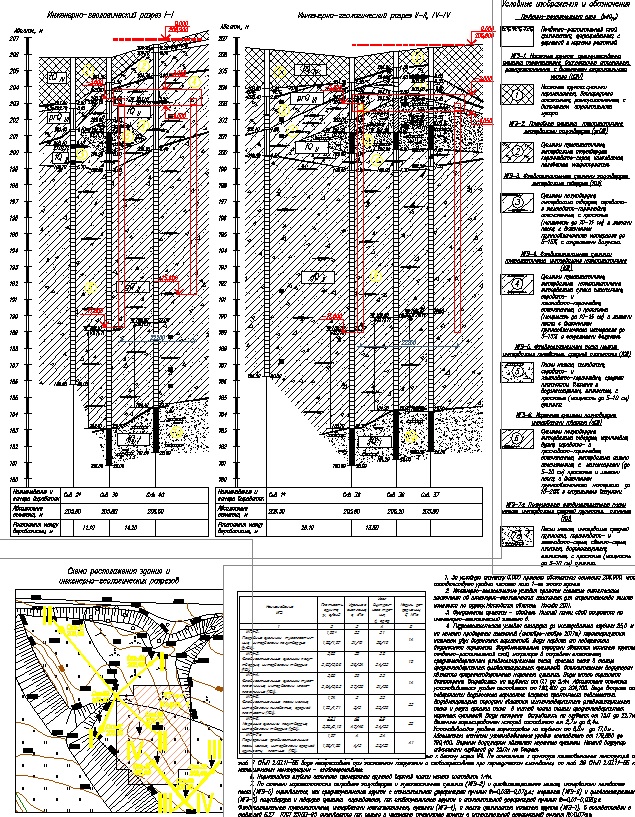

Схема расположения здания и инженерно-геологических разрезов
План котлована

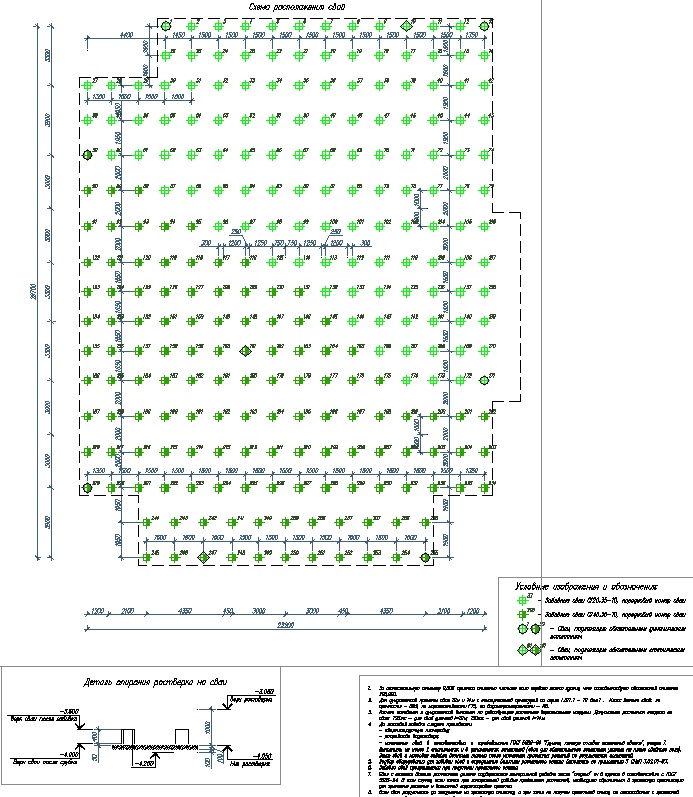

Схема расположения свай

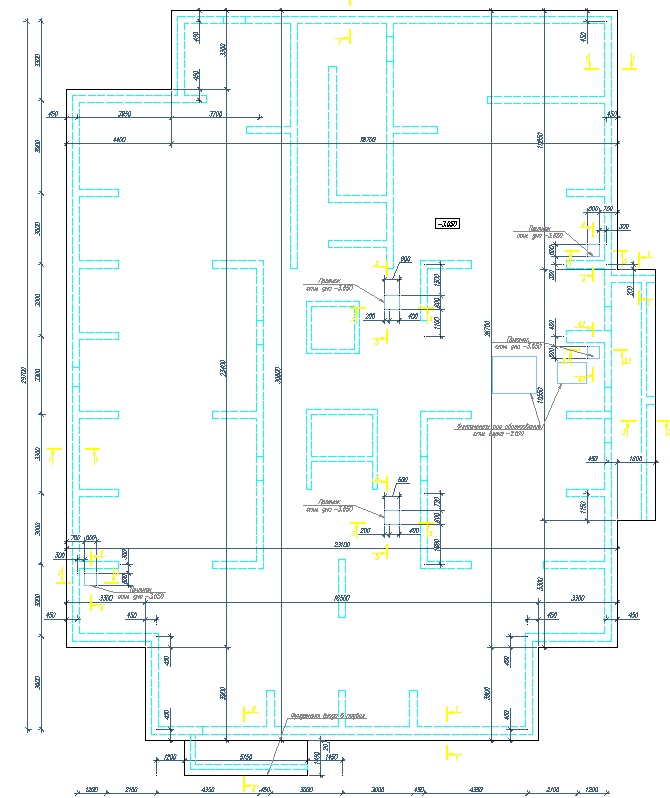

Фундаментная плита. Опалубочный чертеж
Сечения 1-1...6-6 Опалубка. Узлы гидроизоляции рабочих швов бетонирования
Фундаментная плита. Схема установки поддерживающих каркасов и дополнительных элементов армирования
Армирование. Детали установки дополнительной арматуры. Детали стыка арматуры внахлест.
Каркасы объемные КО1...КО3. Закладные изделия МН1, МН2
Схема установки арматурных выпусков

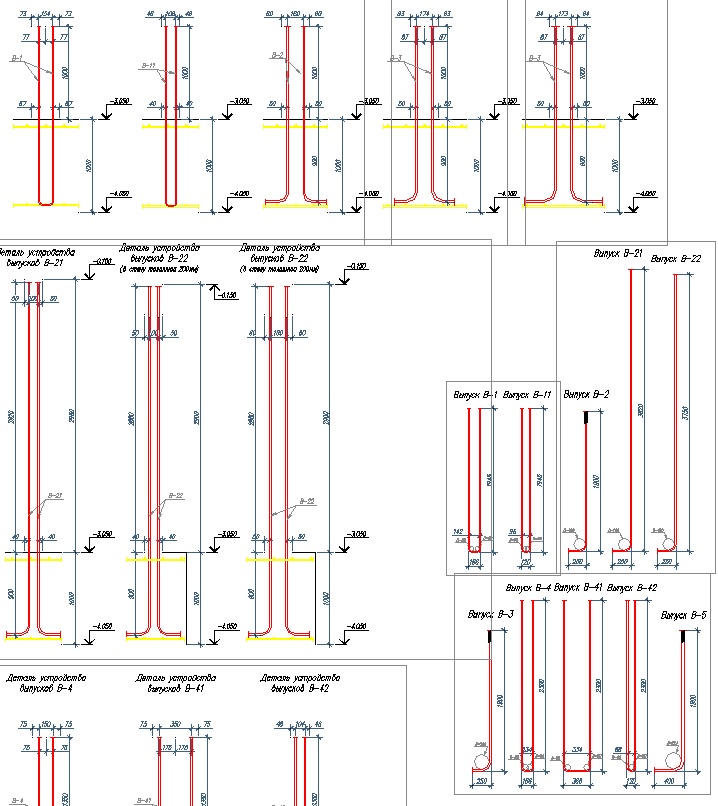

Детали установки выпусков
|
