Архитектурные решения - АР2

Типовой проект 17-ти этажного жилого дома.

АР2 - Архитектурные решения выше отм. ±0,000 (сечения, узлы, детали, в том числе крыльца и наружные лестницы).

Ведомость рабочих чертежей основного комплекта марки АР2:

1. Общие данные
2. Фрагмент плана 1
3. Навес над главным входом
4. Навес над второстепенным входом
5. Эскиз металлического ограждения балконного блока
6. ББ-3,ББ-4,Огр-4. Спецификация элементов ограждения балконов
7. Узлы ограждения наружных стен по оси 3 , 1-го и 2-17 этажей
8. Узлы  ограждения наружных стен с балконом 2этажа.

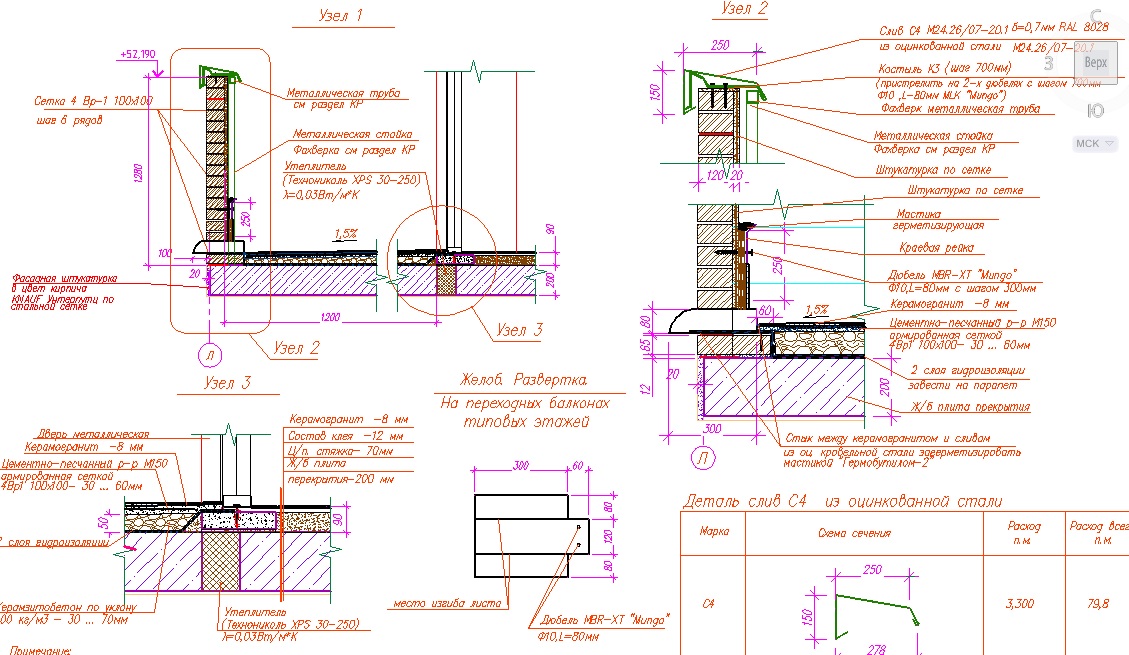

9. Узлы утепления пола балкона
10. Металлическое ограждение балконов Узел 1, Узел 2.
11. Спецификация элементов ограждения балконов
12. Эскиз металлического ограждения балкона Огр-1, Огр-2, Огр-3
13. Узлы ограждения наружных стен с проемами 1-го этажа
14. Узлы ограждения наружных стен с проемами 2-17 этажей
15. Узлы ограждения наружных стен 2-17 этажей
16. Узлы ограждения наружных стен 1 этажа
17. Анкер для устройства утепления

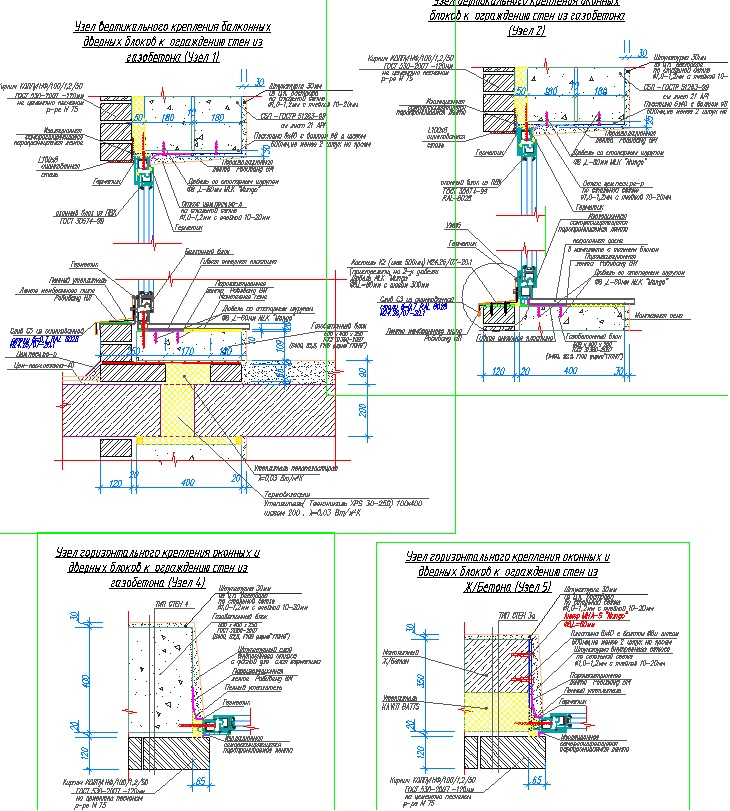

18. Узлы вертикального и горизонтального крепления оконных  и дверных блоков
19. Узлы стен
20. Узел сопряжения кирпичной перегородки с ж/б тюбингом
21. Ограждение внутренней лестницы Л-1. Спецификация элементов ограждения ОГ-1
22. Узел 2. Сечение 1, 3, 4
23. Узел по переходным лоджиям

Ведомость спецификаций (АР2)

1. Эскиз металлического ограждения балконного блока
2. ББ-3,ББ-4,Огр-4. Спецификация элементов ограждения балконов
3. Металлическое ограждение балконов Узел 1, Узел 2.
4. Спецификация элементов ограждения балконов
5. Ограждение внутренней лестницы Л-1. Спецификация элементов ограждения ОГ-1

Узлы ограждения наружных стен

Узел по переходным лоджиям

Фрагмент плана

Навес над главным входом

Навес над второстепенным входом

Узлы горизонтального и вертикального крепления оконных и дверных блоков

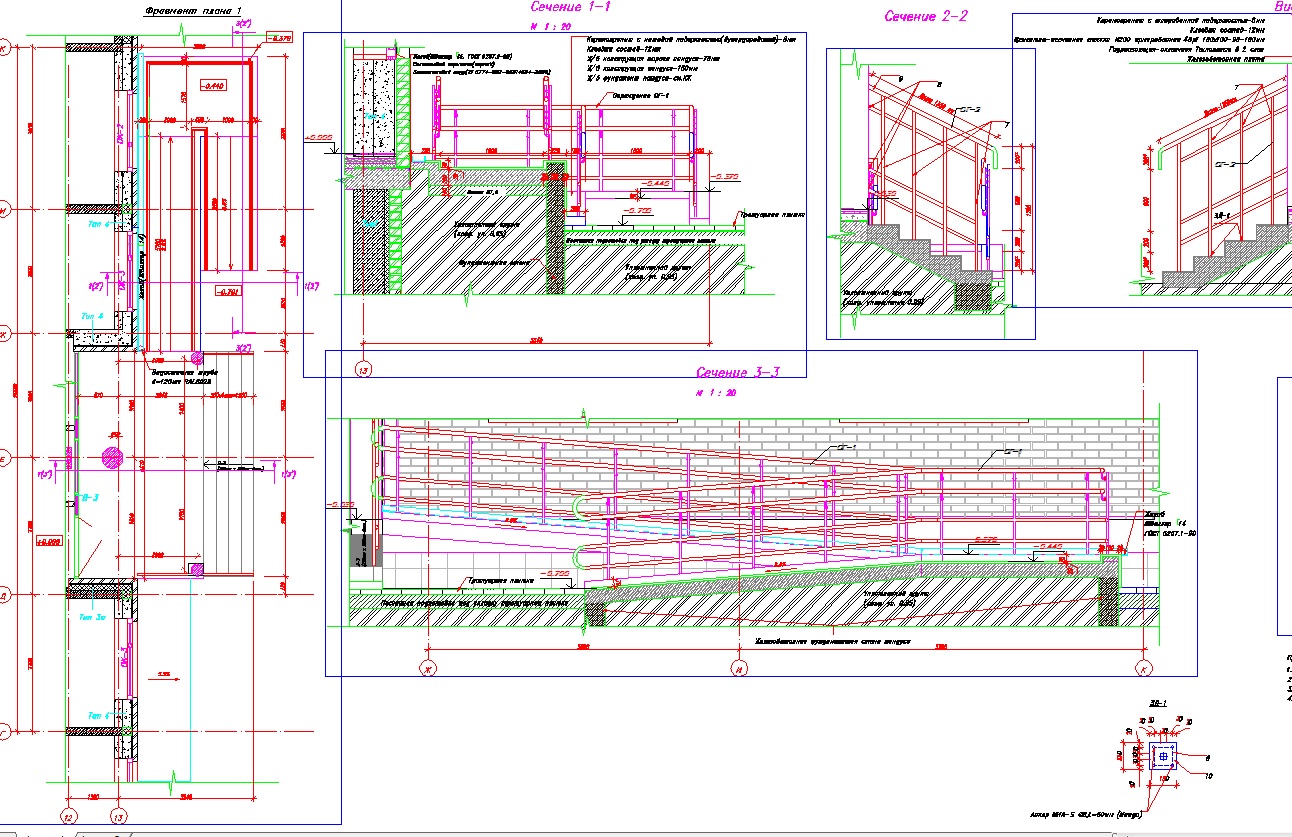

Ограждение внутренней лестницы Л-1
