Архитектурные решения - АР1

Типовой проект 17-ти этажного жилого дома.

АР1 - Архитектурные решения выше отм. ±0,000 (планировочные решения, фасады, ведомости и спецификации, в том числе крыльца и наружные лестницы).

По своим характеристикам здание относится:

-Уровень ответственности здания-II

-Класс функциональной пожарной опасности-Ф1.3

-Степень огнестойкости-II

-Климатическая зона-IIВ

-Снеговая нагрузка-III-снеговой район(1,8кПа)

-Ветровая нагрузка-I-ветровой район(0,23кПа)

 Данный комплект чертежей содержит информацию по планам этажей выше отм. 0,000, 17-ти этажного жилого дома башенного типа.

 Наружные стены - в проекте применены 7 типов стен.

Кладку газобетонных блоков (D400, B2,5, F100 фирмой "YTONG") выполнять на растворе М75.

Армирование кирпичной кладки выполнить в соответствии с "Конструктивными требованиями к армированию"-СНиП II-22-81*. Армировать кирпичную кладку оцинкованной сеткой 4ВI 100х100 через 7рядов кладки.

Крепление кладки к несущим ж/б стенам осуществлять с помощью анкеров А-1 и арматуры А 500 диаметром 8 мм каждые 6 рядов. Анкера устанавливать  в стену на глубину 100мм на полимербетоне в предварительно просверленные отверстия, в кладку заводить на всю ширину простенка. Анкера А-1 крепить посредством дюбелей MHA-S (Mungo).

 Внутренние стены - монолитные (толщиной 200мм), кирпичные (толщиной 120мм) М150 на растворе М50. В кирпичных стенах выполнить армирование сеткой 3ВI 50х50 через 5

рядов кладки.

Так же в проекте применяются внутренние стены из гипсовых пазогребневых плит (в сан. узлах влагостойкие) - толщиной 80мм. Данный тип стен выполнять в соответствии с

альбомом технических решений "М8,10/2007-Комплексные системы "KNAUF".

 Внутренние стены из гипсовых пазогребневых плит".

Двери стальные и алюминиевые.

 Окна ПВХ по ГОСТ 30674-99, витражи алюминиевые.

Технические требования:

Класс сопротивления теплопередачи-В2,

Класс звукоизоляции-В.

Класс воздухо- и водонепроницаемости-В

Класс светопропускания-Г

 Обязательно наличие климатического (вентиляционного) клапана на всех окнах.

На выступающих наружных подоконных откосах установить сливы  из оцинкованной стали c полимерным покрытием (RAL 8028) и внутренние откосы оштукатурить.

Витражи на балконах выполнить из одинарного стекла.

Все металлические элементы, подверженные коррозии, огрунтовать ГФ-021 и окрасить эмалью ПФ-115 за 2 раза (RAL 8028).

Ведомость рабочих чертежей основного комплекта марки АР1:

1. Общие данные (начало)
2. План первого этажа кладочный
3. План первого этажа отделочный
4. План типового этажа кладочный
5. План типового этажа отделочный (2-17)
6. План технического этажа
7. План кровли
8. Разрез 1-1
9. Разрез 2-2
10. Разрез 3-3
11. Фасад А-Л
12. Фасад Л-А
13. Фасад 1-13
14. Фасад 13-1
15. Ведомость отделки
16. Ведомость отделки (штукатурка кладки и откосов наружных стен)
17. Спецификация элементов оконных проемов и витражей (выше 0,000)
18. Спецификация элементов заполнения дверных проемов (выше 0,000)
19. Экспликация полов
20. Спецификация элементов перемычек (выше 0,000)
21. Типы стен
22. План опуска молниезащиты;

Ведомость спецификаций (АР1)

1. Спецификация элементов оконных проемов и витражей (выше 0,000)
2. Спецификация элементов заполнения дверных проемов (выше 0,000)
3. Спецификация элементов перемычек (выше 0,000)

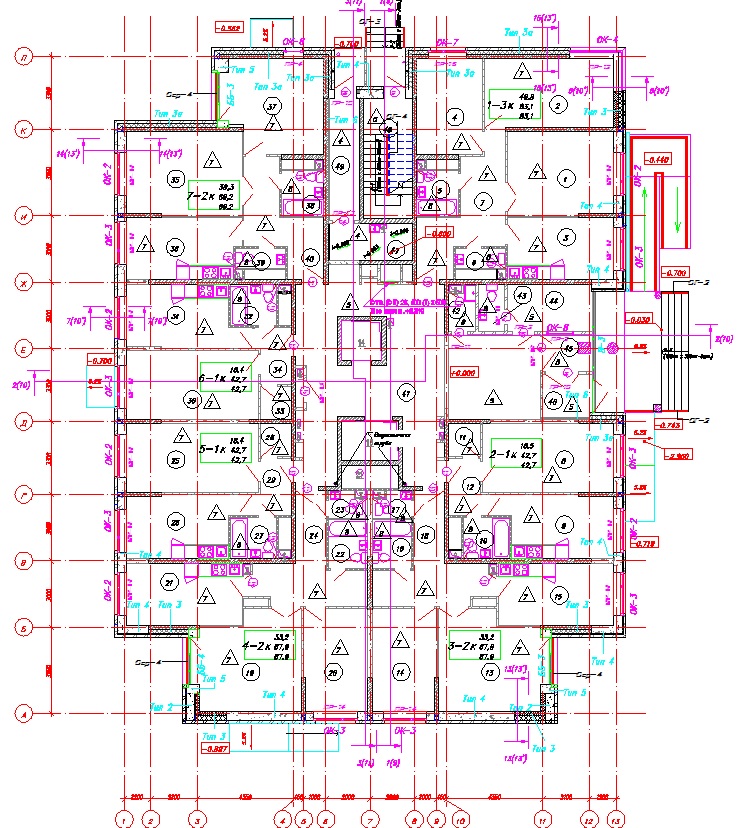

План первого этажа кладочный

План первого этажа отделочный

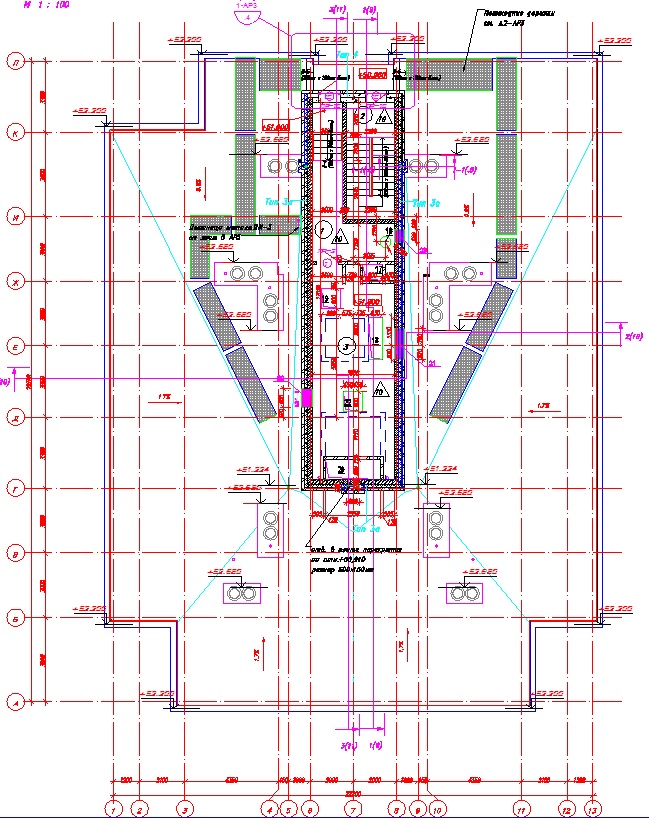

План технического этажа

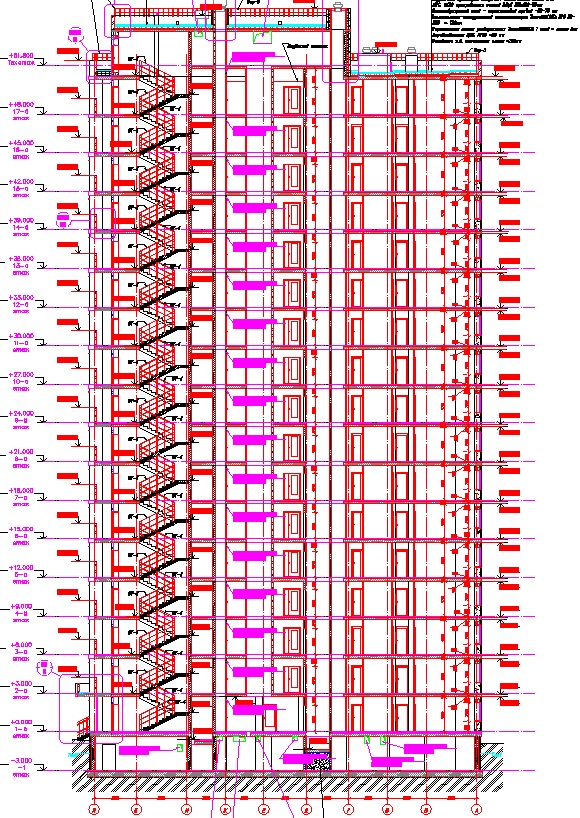

Разрез 1-1

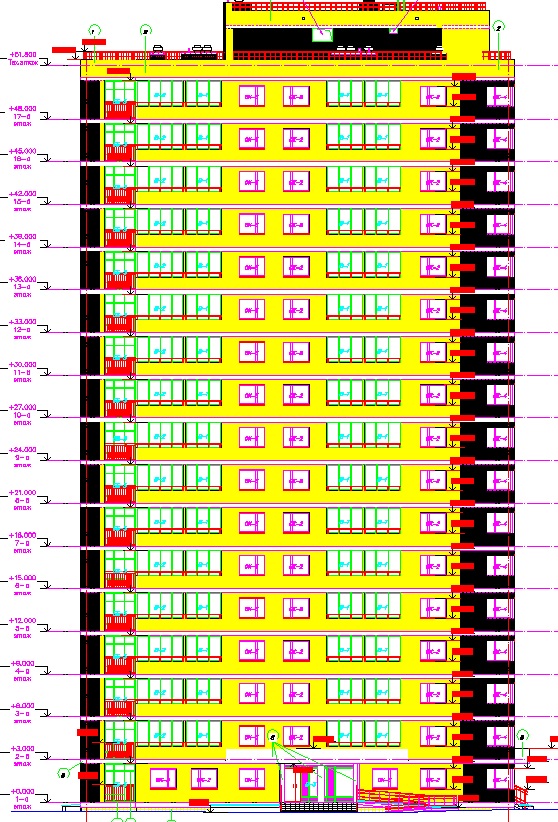

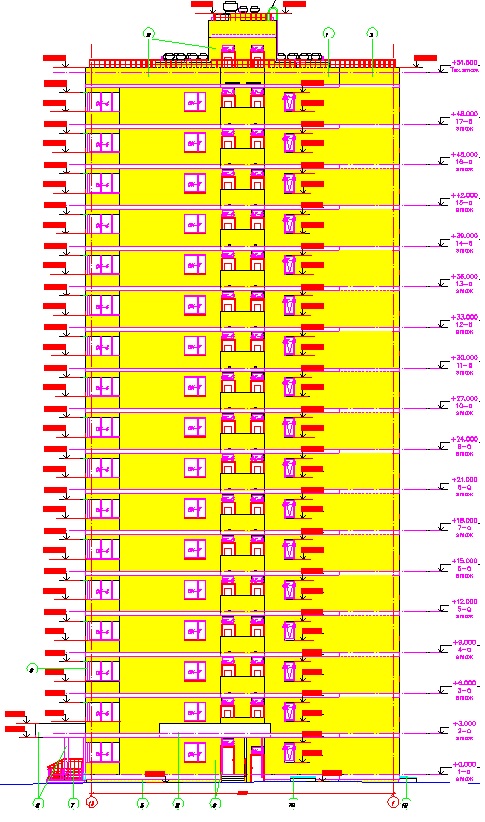

Фасад

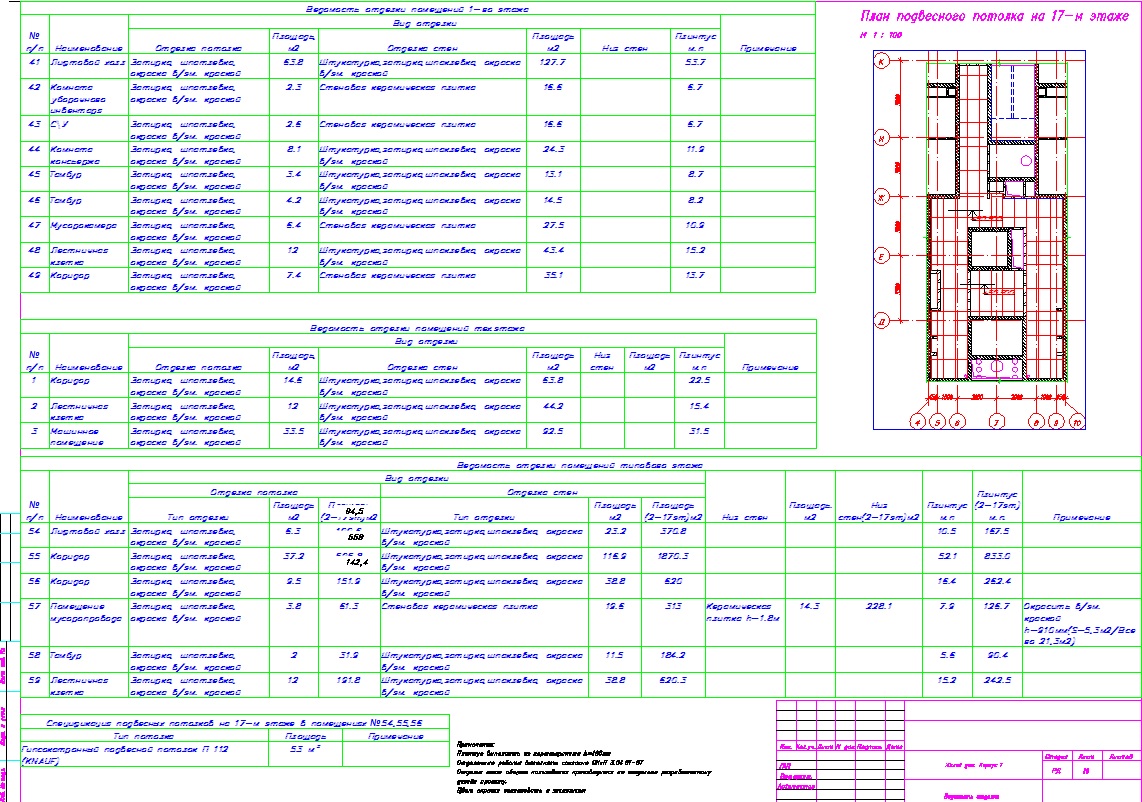

Ведомость отделки
