Типовой рабочий проект 17-ти этажного жилого дома.
АР0 - Архитектурные решения ниже отм. ±0,000
По своим характеристикам здание относится:
-Уровень ответственности здания-II
-Класс функциональной пожарной опасности-Ф1.3
-Степень огнестойкости-II
-Климатическая зона-IIВ
-Снеговая нагрузка - III-снеговой район(1,8кПа)
-Ветровая нагрузка-I-ветровой район(0,23кПа)
Наружные стены - монолитные с утеплением и облицовкой из керамического кирпича М75 на растворе М50.
Общая толщина 470мм.
Кладка армированная сеткой 4Вр1 100х100.
Внутренние стены - монолитные (толщиной 300мм), кирпичные (толщиной 120мм) М150 на растворе М50.
Двери стальные
Окна ПВХ по ГОСТ 30674-99
Технические требования:
Класс сопротивления теплопередачи-В2
Класс звукоизоляции-В
Класс воздухо - и водонепроницаемости-В
Класс светопропускания-Г
Обязательно наличие климатического (вентиляционного) клапана на всех ПВХ окнах.
На выступающих наружных подоконных откосах установить сливы с полимерным покрытием (RAL 8028) и внутренние откосы оштукатурить.
Все металлические элементы, подверженные коррозии, огрунтовать ГФ-021 и окрасить эмалью ПФ-115 за 2 раза (RAL 8028).
Ведомость рабочих чертежей основного комплекта марки АР0:
- Общие данные
- План техподполья.
- План отверстий техподполья
- Фрагмент плана техподполья. Сечение А-А, Сечение Б-Б
- Разрез 1-1, Разрез 2-2
- Ведомость отделки помещений техподполья,
- Экспликация полов
- Спецификация элементов заполнения проемов
- Узел устройства цоколя, Узел 1
- ЛН-1 (Выход из подвала)
- Узел 3
- Устройство приямков ПР-1, ПР-2
- Узел 4
- Ведомость перемычек. Спецификация элементов перемычек (ниже 0,000)
- ЛН-2 (Выход из подвала)
Ведомость спецификаций (АР0):
- Спецификация элементов заполнения проемов
- Ведомость перемычек. Спецификация элементов
- перемычек (ниже 0,000)
План техподполья
План отверстий техподполья

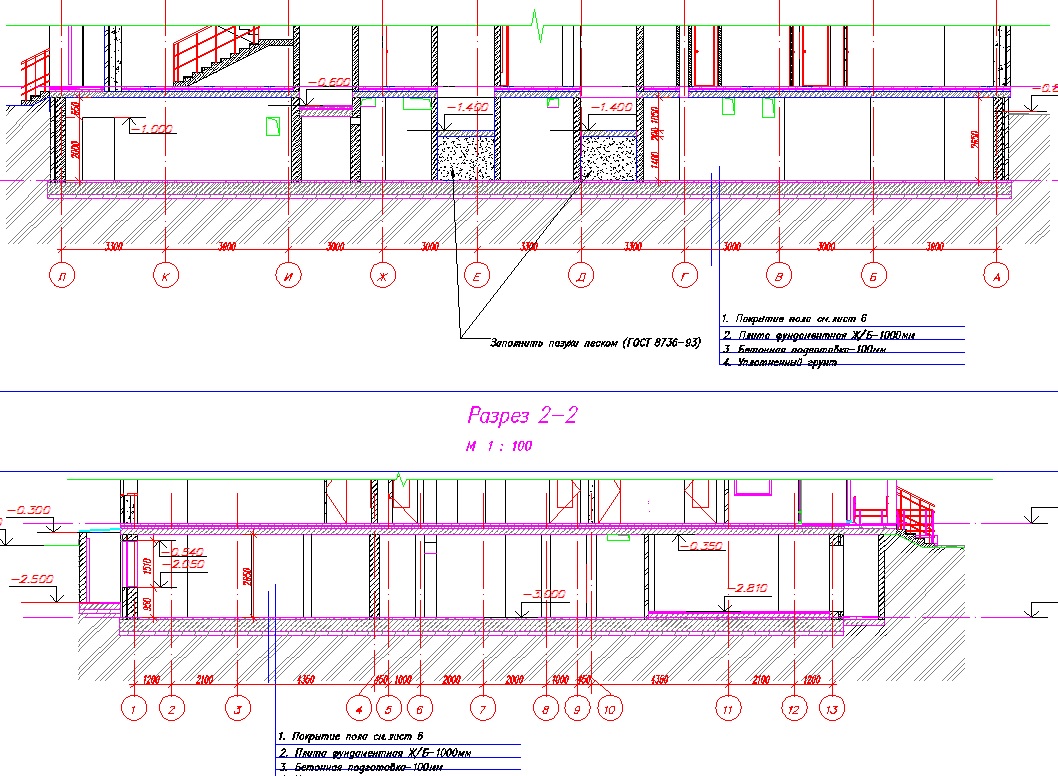

Разрез 1-1, Разрез 2-2
Узел устройства цоколя
ЛН-1 (Выход из подвала)
Устройство приямков ПР-1; ПР-2
ЛН-2 (Выход из подвала)
|
