Типовой проект комплекса технических средств охраны газоперерабатывающего комплекса
Типовой проект комплекса технических средств охраны газоперерабатывающего комплекса (завода) выполнен в соответствии с Приложением А СТО Газпром 2-1.4-186-2008 «Газоперерабатывающие комплексы и заводы. Требования и унифицированные проектные решения по комплексам инженерно-технических средств охраны и средств антитеррористической защиты».
Для обеспечения заданного уровня безопасности объекта предусматривается организация комплекса технических средств охраны в составе:
- системы охранной сигнализации (СОС);
- системы охранного телевидения (СОТ);
- системы контроля и управления доступом (СКУД);
- системы сбора, обработки и отображения информации (ССООИ).
Кроме того, комплекс технических средств охраны позволяет управлять системой охранного освещения как в автоматическом режиме (по сигналам тревог интегрированной системы безопасности), так и вручную оператором.
Комплекс технических средств охраны предназначен для обнаружителя нарушителей, определения мест пересечения ими границ газоперерабатывающего комплекса (завода) и зон его безопасности, формирования и передачи тревожных сообщений подразделениям охраны и обслуживающему персоналу объекта.
Система охранной сигнализации строится на базе терминальных адресных контроллеров входа/выхода М-230-L производства ЗАО «Магистраль-СКН группа компаний».
Система охранного телевидения строится на базе 16-и канальных цифровых видеорегистраторов GeViScope производства фирмы «Geutebruck» Германия.
Система контроля и управления доступом строится на базе терминальных адресных дверных контроллеров М-300-L2 производства ЗАО «Магистраль-СКН группа компаний».
Данными типовыми техническими решениями предусматривается создание мультисервисной системы передачи данных (СПД), обеспечивающей передачу тревожной и видео информации от защищаемых объектов до ЦПО в реальном масштабе времени.
В качестве каналообразующего оборудования мультисервисной системы передачи данных проектом предусматрено использование одномодового оптоволоконного оборудования серии CFO ОР-Х фирмы «Teleste» Финляндия.
Оборудование серии CFO OP-X для многоканальной передачи данных базируется на технологии CWDM. Оно разработано для передачи большого числа видеосигналов совместно с аудиосигналами, данными и Ethernet-трафиком по одиночному оптоволоконному кабелю. Линейка включает в себя следующие блоки: передатчики, приемники, мультиплексоры или демультиплексоры, модули вставки или извлечения, ретрансляторы. Базовые компоненты полностью соответствуют стандартам ITU и обеспечивают загрузку всего диапазона от 1470 до 1610 нм. Основными устройствами для создания СПД комплекса технических средств охраны являются 4-х и 8-и канальные передатчики и приемники работающие в 8 верхних CWDM-каналах 1470, 1490, 1510, 1530, 1550, 1570, 1590 и 1610 нм, а также на частоте 1310 нм.
Работой комплекса технических средств охраны управляет сервер MAGStation, на котором установлен программный комплекс «MAG».

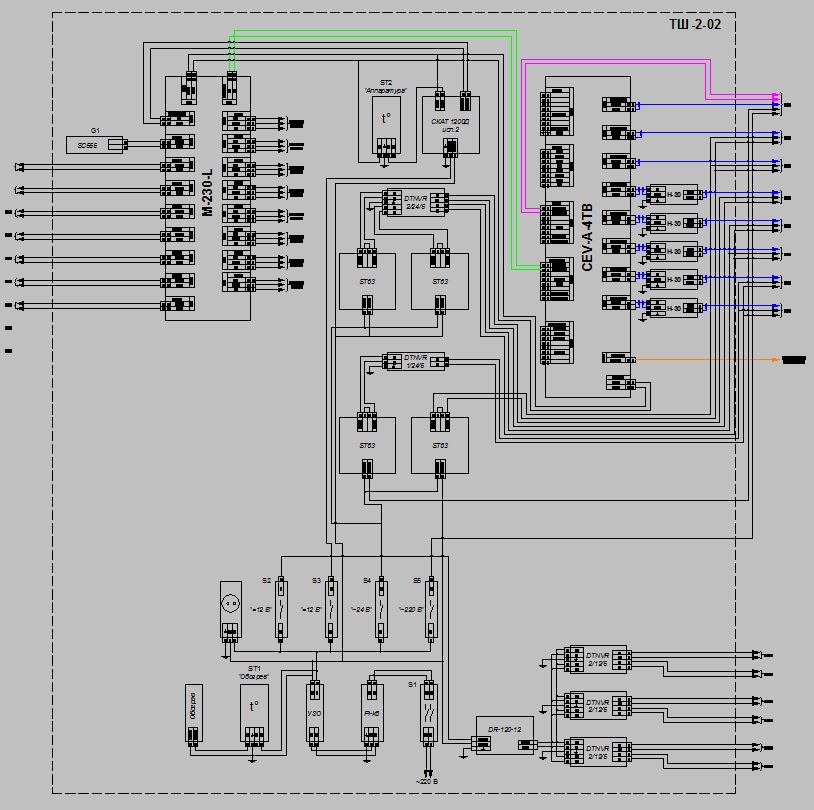

Схема принципиальная
Схема структурная
Типовой проект комплекса технических средств охраны газоперерабатывающего комплекса включает 21 рабочий чертёж, а так же подробную пояснительную записку. |
