Комплектные трансформаторные подстанции полной заводской готовности
Альбом содержит сведения о комплектных трансформаторных подстанциях (КТП) полной заводской готовности в объемных железобетонных блоках, однолинейные электрические схемы, варианты размещения оборудования внутри блоков и основные технические и установочные характеристики применяемого оборудования.
КТП с трансформаторами мощностью от 25 кВА до 1000 кВА.
Характерные особенности КТП:
- Подземно-цокольная часть представляет собой устанавливаемый на подготовленный фундамент из монолитной железобетонной плиты объемный железобетонный кабельный блок, предназначенный для ввода кабельных линий и прокладки соединительных кабельных перемычек;
- наземная часть представляет собой устанавливаемый на кабельный блок объемный железобетонный блок, предназначенный для размещения электрооборудования, допускающий различные варианты наружной отделки;
- применение современного, надёжного и безопасного в эксплуатации оборудования;
- соответствие международным экологическим нормам ISO 14001;
- полная заводская готовность;
- простота конструкции и удобство монтажа;
- малые габариты;
- высокая прочность при сравнительно небольшом весе блоков;
- возможность разработки индивидуального решения для каждого объекта;
- соответствие российскому сертификату системы ГОСТ Р, ЭНЕРГОСЕРТ и международному сертификату ISO 9001;
- соответствие требованиям ГОСТ 14695-80, ГОСТ 14693-90, ТУ и конструкторской документации;
- наличие сертификата соответствия «Стандартэлектро-С» Госстандарта России.
Назначение и область применения
КТП служат для приема, преобразования и распределения электрической энергии трехфазного переменного тока напряжением до 20 кВ частотой 50 Гц и предназначены для электроснабжения городских жилищно-коммунальных, общественных и промышленных объектов, а также зон индивидуальной застройки и коттеджных поселков по одно-, двухлучевой или петлевой схемам.
В одном объемном блоке может быть изготовлена как проходная, так и тупиковая КТП.
В случае применения двухлучевой или петлевой схемы питания КТП выполняется в двух блоках с устройством автоматического включения резервного питания на стороне низкого напряжения (0,4 кВ) или на стороне высокого напряжения (6, 10 или 20кВ).
На стороне 6, 10 или 20 кВ КТП имеет возможность подключения силовых кабелей как с пропитанной бумажной изоляцией, так и с изоляцией из сшитого полиэтилена, сечением до 240 мм включительно. ЗАО «ЭЗОИС» изготовляет переход с воздушного ввода на кабель с помощью мачты, крепящейся на наружной стене КТП (см. стр. 57).
КТП может быть дополнена блочными распределительными пунктами (БРП-1 и БРП-2) полной заводской готовности, имеющими свои ТУ и свой паспорт. Они пристыковываются к КТП или могут быть отдельно стоящими и используются как:
1. Отдельное помещение для размещения оборудования городского освещения и учета электроэнергии (БРП-1).
2. Помещение для расширения РУ-0,4 кВ до 16 дополнительных фидеров на 400А, 630А и расчётного учета (БРП-2).
3. Помещение для размещения пофидерного расчётного учета (перспектива).
Общий вид БРП-1 или БРП-2 приведен на стр. 63, варианты схем на стр. 60,61, варианты размещения оборудования на стр. 62.
Технические данные
КТП изготавливается с одним трансформатором мощностью от 25 кВА до 1000 кВА по однолучевой схеме.
2КТП изготавливается с двумя трансформаторами мощностью от 25 кВА до 1000 кВА по двухлучевой схеме.
На стороне 6-10 или 20 кВ КТП выполняется с различными комбинациями ввода линий. Ввод может быть воздушным или кабельным. Отходящие линии 0,4 кВ только кабельные.
Конструкция КТП
Строительная часть.
Двухлучевая трансформаторная подстанция выполняется в двух железобетонных блоках: БТП-1 и БТП-2 в комплекте с двумя унифицированными кабельными блоками (КБ). Железобетонные блоки КТП могут отливаться в формах ЕС или ЕС-Д. В комплект также входят два маслосборника под трансформаторы. Для формы ЕС-Д кабельные блоки могут изготавливаться и с увеличенной высотой - 1420 мм. Маслосборники при доставке автотранспортом выполняются из железобетона. При доставке по железной дороге из металла. Общие виды КТП со стандартными кабельными блоками показаны на стр. 54, 55. Разрезы КТП показаны на стр. 56. Основные габаритные размеры КТП и кабельных блоков, а также условные обозначения приведены в таблице №2.
Заземление.
Внутренний контур заземления КТП смонтирован на заводе. В комплект поставки подстанции входят все необходимые элементы и материалы для устройства внешнего контура заземления на месте монтажа КТП:
1. Заземлители в количестве 8 штук изготовленные из угловой равнополочной стали СТ-3, 50х50 мм, длиной - 2,5 м
2. Стальная полоса 4х40 мм, длиной - 60 м.
Типовая схема заземления представлена на стр. 53.
При неудовлетворительных результатах замеров сопротивления растеканию тока внешнего контура заземления забивают дополнительные заземлители или производят монтаж специальных глубинных заземлителей.
Молниезащита.
Специальных мер по молниезащите КТП не требуется, так как металлическая арматура каркаса объемного и кабельного блоков имеет жесткую металлическую связь с внутренним контуром, что соответствует РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» Минэнерго.
Сейсмостойкость.
Для регионов с повышенной сейсмической опасностью КТП могут быть изготовлены с увеличенной сейсмостойкостью: с применением конструкций из тяжелого бетона (ГОСТ 25192-82), арматуры (ГОСТ 5781-82) и фибры (ТУ 21-33-60-87). Это увеличивает сейсмостойкость КТП до 7 баллов по шкале Рихтера (протокол испытаний №006-049-99 ОАО «НИЦ ВВА»).
Альбом содержит 42 чертежа трансформаторных подстанций в формате DWG.
Комплектная трансформаторная подстанция в ж/б объемном корпусе с АВР на стороне 0,4кВ. Принципиальная однолинейная схема.
Компоновка оборудования
Комплектная трансформаторная подстанция. Учет на стороне 0,4кВ
Комплектная трансформаторная подстанция в ж/б объемном корпусе с АВР на стороне 10 кВ.
Комплектная трансформаторная подстанция. Заземление.

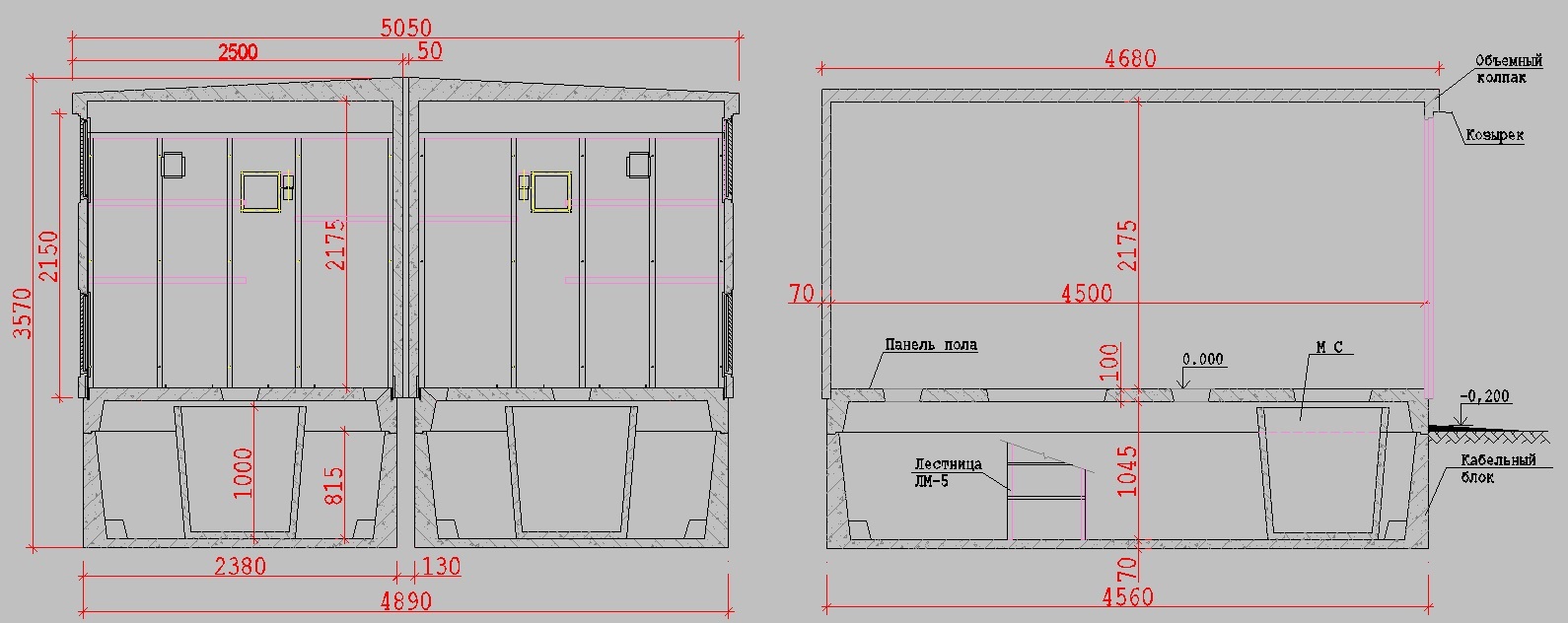

Комплектная трансформаторная подстанция в ж/б объемном корпусе. Общий вид.
Общий вид КТП с воздушным вводом.

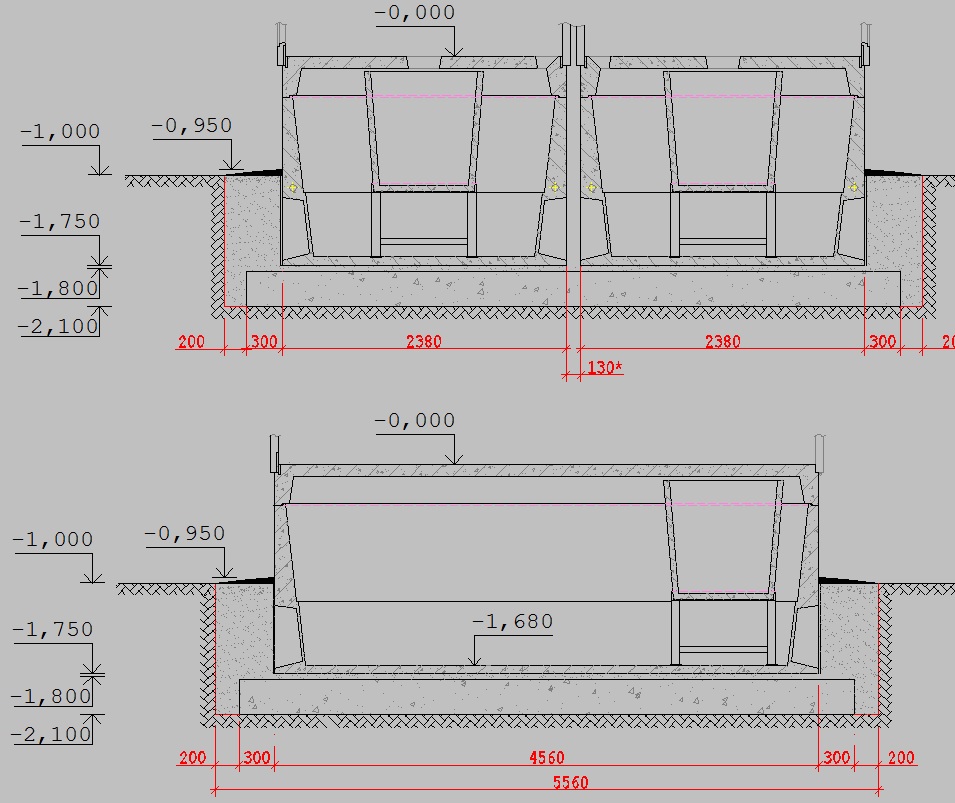

Разрезы кабельного ввода.
|
