Строительство распределительной сети 6 кВ (ВЛ, КЛ, РТП)
Настоящий проект разработан на строительство подземной кабельной линии электропередач 10кВ для электроснабжения объекта «Технологическое присоединение объектов ООО «Строй» в д. Восточная. Кабельная линия проходит по лугу, пересекает автомобильные дороги, трассы инженерных коммуникаций.
Проектом предусматривается:
- монтаж вакуумного выключателя, разъединителя 10кВ, трансформаторов тока 10кВ (по одному на каждую фазу) и РЗА на микропроцессорных устройствах «ОРИОН РТЗ» в линейной ячейке 10кВ РТП-10кВ Архангельское;
- установку учетного комплекса электроэнергии с возможностью подключения к АИИС КУЭ в резервной линейной ячейке 10кВ РТП-10кВ Архангельское;
- установку дуговой защиты на волокно-оптических датчиках с использованием микропроцессорных устройств с подключением к существующему комплекту дуговой защиты в резервной линейной ячейке 10кВ РТП-10кВ Архангельское;
- строительство КТП-10/0,4кВ проходного типа с максимальным приближением к центру нагрузок с трансформатором мощностью 1000кВА.
- установку учетных комплексов электроэнергии с интеллектуальными приборами счета на отходящих присоединениях 0,4кВ заявителя;
-строительство КЛ-10кВ от реконструируемой резервной ячейки 10кВ РТП-10кВ Архангельское до проектируемой КТПП-10/0,4 кВ.
Проектом предусматривается выполнить прокладку кабеля марки АПвПг-3 1х240 мм2 в траншее на глубине 1,25 м от планировочной отметки с покрытием красной сигнальной лентой.
Все принятые проектные решения удовлетворяют требованиям действующих ПУЭ и НПБ.
Проект разработан на основании технического задания на проектирование в рамках технологического присоединения объектов.
Релейная защита и автоматика реализована на микропроцессорной базе типа "Орион-РТЗ".
Для защиты от дуговых замыканий используется "Орион-ДЗ".
Управление выключателем осуществляется через блок упраления БУ/TEL.
В качестве прибора учета выбран электросчетчик ПРОТОН с возможностью цифровой передачи данных.
Токовые цепи подключены по схеме звезда проводом ПВ3 2,5мм. Заземление токовых цепей выполнить в релейном отсеке ячейки.
Цепи управления и сигнализации выполнить проводом ПВ3 1,0мм.
Вторичные соединения линейной ячейки 10кВ
Проектом предусматривается установка одной линейной ячейки 10кВ серии КСО 204М производства ООО "ЭКТА" в РП-10кВ "Архангельское" на второй секции шин.
Устанавливаемая ячейка комплектуется:
- вакуумным выключателем типа ВВ/TEL
-разъединителями РВЗ
- трансформаторами тока типа ТОЛ-10 с тремя вторичными обмотками, коэффициент трансформации выбран в соответствии с нагрузкой сети 10кВ
- РЗА на микропроцессорной базе типа Орион-РТЗ
- электросчетчиком ПРОТОН с возможностью цифровой передачи данных.
Новая ячейка устанавливается в блочном здании БКТП-10кВ пристыковывается в один ряд с ячейками 2с.ш. 10кВ.
Перед установкой новой ячейки необходимо демонтировать существующую торцевую панель 2секции шин.
После установки проверить плотность прилегания основания к фундаменту, при наличии щелей подложить металлические пластины и приварить.
После полного закрепления металлоконструкций производится:
- присоединение ошиновки к существующей секции шин (прилегаемые поверхности ошиновки должны быть гладкими и чистыми)
- установка приборов учета, измерения, контроля, ручек переключателей и ламп освещения
- подключение цепей управления, сигнализации, блокировки, учета и освещения.
Заземление вновь устанавливаемой ячейки осуществляется соединением при помощи сварки металлической полосой 40х5мм основания с имеющимся контуром заземления, основанием соседней ячейки и металлоконструкциями фундамента. Места сварных соединений прокрашиваются.
Дополнительные меры по молниезащите монтируемых ячеек не требуются.
Установка линейной ячейки 10кВ на РП-10кВ
План фундамента БКТП 1000/10/0.4 кВ
Профиль трассы КЛ от (т. А до Б) (прокладка методом ГНБ-1)

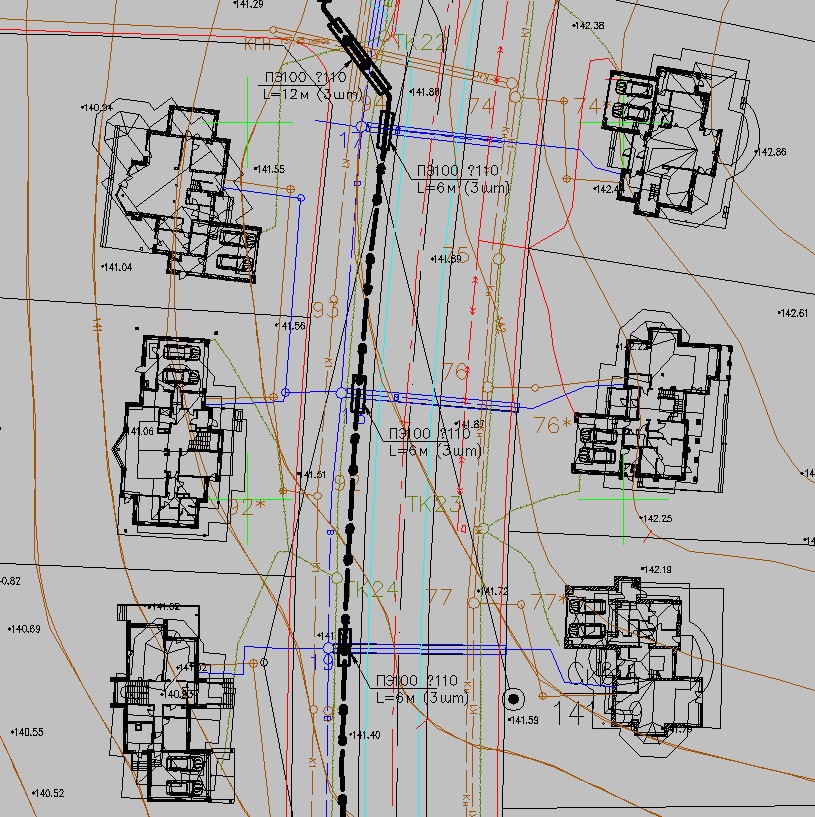

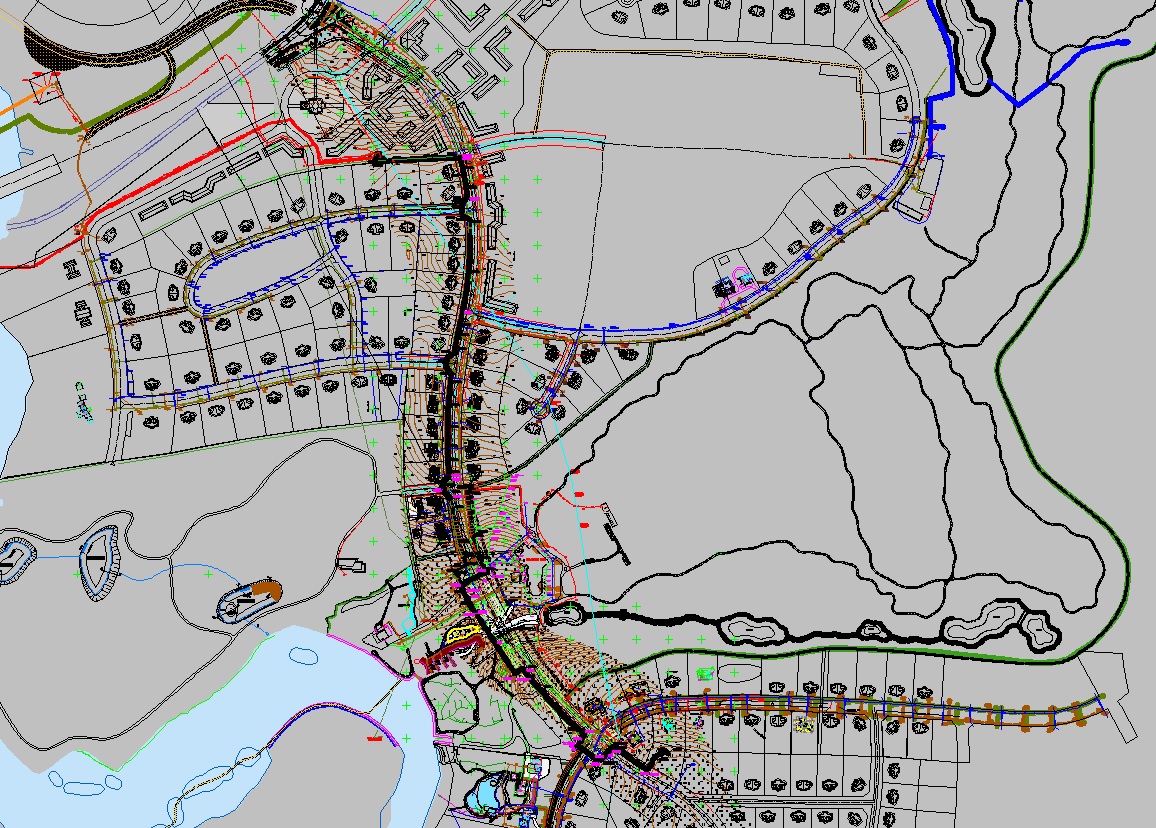

План трассы КЛ 10кВ
Установка соединительных муфт
Пересечение кабельной линии с трубопроводом
Так же в архиве Вы найдёте:
Общая пояснительная записка - 8 листов
Мероприятия по обеспечению пожарной безопасности - 6 листов
Проект организации строительства - 14 листов
Проект полосы отвода - 5 листов
СВОДНЫЙ СМЕТНЫЙ РАСЧЕТ СТОИМОСТИ СТРОИТЕЛЬСТВА |
