Тепловой пункт
Типовой проект теплового пунтка.
Краткое описание алгоритма шкафа управления на базе приборов КОНТАР.
•1. Регулирование температуры
- в системе отопления:
ПИ -регулирование температуры прямой воды.
Задание формируется по графику отопления. Ночью возможно снижение задания и напора, а также снижение задания в выходные и праздники. Возможность ограничения задания по температуре обратной воды и по расходу воды из теплосети.
Управление исполнительным механизмом постоянной скорости по трехпроводной схеме (например, КЗР).
- в системе ГВС:
ПИ-регулирование температур ГВС.
Управление исполнительным механизмом постоянной скорости по трехпроводной схеме
(например, КЗР).
•2. Подпитка.
Управление задвижкой и насосами подпиткой осуществляется по давлению в обратном трубопроводе системы отопления.
•3. Насосы.
Управление тремя парами насосов: отопления, ГВС и подпитки. В каждой паре один насос является основным, а второй - резервным. Возможность выбора основной насос - первый или второй (см. схему подключения).
Возможность выбора режима работы: один насос с резервированием либо два насоса одновременно (например, при пиковых нагрузках).
В случае работы одного насоса: переключение на резервный насос при выходе из строя основного насоса, возможность смены насосов через заданное время.
Возможность блокировки работы насосов (например, насосов отопления летом).
Формирование отказа насосов (по одному или двум датчикам перепада давления или через реле тока).
•4. Диспетчеризация.
Диспетчеризация обеспечивает:
Через сотовый модем - выдачу информации в виде SMS-сообщений:
- автоматическую передачу информации о десяти отказах,
- передачу информации по запросу о десяти параметрах (температур, давлений, расходов).
Для выдачи информации через сотовый модем необходимо аппаратно подключить модем (А7) к клеммам дополнительного контроллера - см. схему электрическую подключения модуля А2. Далее настройка осуществляется в сотовом телефоне обычным образом (по его инструкции). В случае, если передачи SMS-сообшений не требуется, клеммы модуля А2 для подключения модема остаются свободными.
Через Eyhernet:
- передачу информации о параметрах и отказах и отображение их на мнемосхеме, созданной при помощи АРМ или SCADA,
- дистанционное управление (в том числе наладка системы) для пользователей, имеющих право доступа (имеется три уровня паролей), в том числе - возможность оперативно вводить планировщик (т.е. возможность изменять параметры во времени - ежедневно, по дням недели, по дате),
- архивация отказов на протяжении всего времени работы контроллеров,
- построение графиков изменения нескольких параметров в реальном режиме времени,
- автоматическое создание отчетов изменения выбранных параметров в виде таблиц и графиков с заданной дискретностью,
- автоматическую рассылку сообщений по SMS или e-mail об отказах.
Диспетчеризация через Ethernet осуществляется при следующих условиях: в помещении теплового пункта есть аппаратная возможность подключения к интернет, основной контроллер (А1) должен иметь модификацию МС8.1011212. Для подключения к Ethernet требуется к пульту основного контроллера подключить Ethernet-кабель. При настройке следует в контроллер прописать адрес web-сайта, куда должна передаваться информация. После этого КОНТАР доступен для диспетчеризации.
В случае, если Вам не требуется передача информации и управление через верхний уровень, просто не подключайте шкаф к Ethernet.
Скачать типовой проект теплового пункта
Схема автоматизации теплового пункта

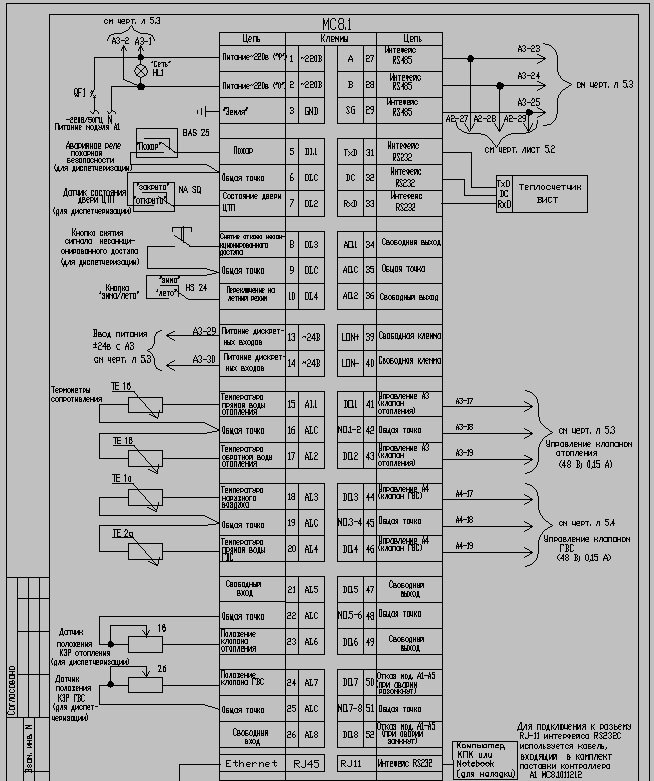

Схема электрическая подключения
Схема соединений шкафа автоматизации

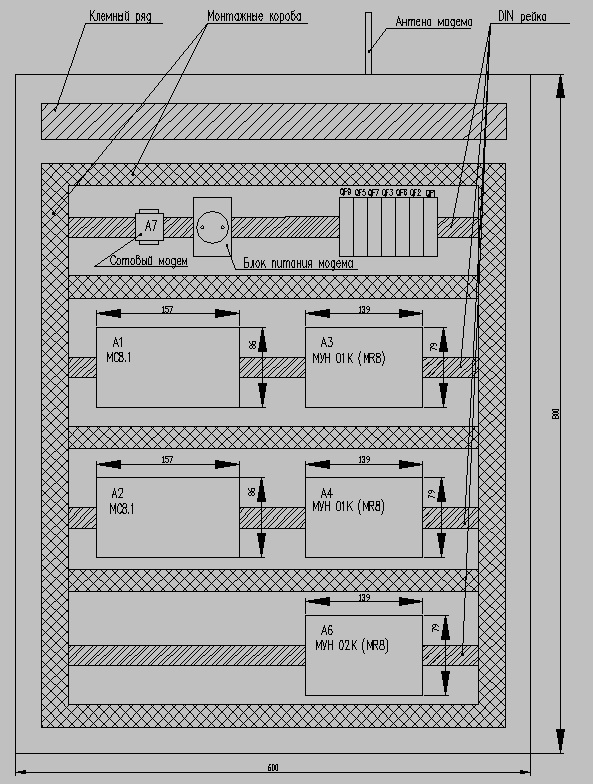

Эскиз шкафа автоматизации
|
