Типовой проект производства работ котлована
Пояснительная записка в ППР - 31 лист.
Краткое описание:
- До начала производства работ заказчик должен оформить и передать подрядной строительной организации разрешение на производство строительных работ.
- Перед началом выполнения земляных работ на территории организации генеральный подрядчик (субподрядчик) и администрация организации, эксплуатирующая этот объект, обязаны оформить акт - допуск по форме приложения А к СНиП 12-03-2001.
- На выполнение работ в зонах действия опасных производственных факторов, возникновение которых не связано с характером выполняемых работ, должен быть выдан наряд-допуск по форме приложения Б к СНиП 12-03-2001.
До начала производства земляных работ необходимо:
- завершить подготовку фронта работ (раскорчевку, планировку, снос и перенос препятствующих работам сооружений и коммуникаций) в соответствии с требованиями технологии производства работ и ПОС. В случае обнаружения неуказанных в проекте подземных сооружений и коммуникаций необходимо вместе с владельцем решить вопрос их сохранности или выноски за пределы стройплощадки;
- установить инвентарные здания и сооружения согласно стройгенплану строительной площадки;
- ознакомить участников строительства с проектом производства земляных работ и с правилами безопасности труда под расписку;
- установить по контуру котлована временные реперы, связанные нивелирными ходами с постоянными реперами;
- произвести разбивку на местности контура котлованов от осей здания, нанесенных на обноске способом промеров. Обноска устанавливается на высоте 0,4 - 0,6 м от земли параллельно основным осям, образующим внешний контур здания, на расстоянии, обеспечивающим неизменность ее положения в процессе строительства;
- на обноску при помощи теодолита с закрепленных на местности осевых знаков перенести оси здания или сооружения;
- закрепить разбитый контур котлована кольями, между которыми натягивают шнур для указания границы вскрытия котлована. Все колья или штыри, закрепляющие контурные углы, должны быть отнивелированы;
- оформить актом разбивку котлована с приложением ведомостей реперов и привязок;
- производителю работ на исполнительном чертеже передать машинисту экскаватора схему закрепления осей с расстояниями в натуре между ними и абсолютными отметками знаков.
Технологической картой предусматривается следующая последовательность работ:
- планировка поверхности земли в пределах габарита стройплощадки бульдозерами;
- разработка грунта котлована гидравлическими экскаваторами, оборудованными ковшом обратная лопата, с погрузкой в автосамосвалы;
- доработка грунта и зачистка основания котлована бульдозерами, средствами малой механизации либо вручную.
Производство земляных работ должно осуществляться с соблюдением действующих строительных норм и правил, государственных стандартов, правил технической эксплуатации, охраны труда, безопасности и других нормативных документов на проектирование, строительство, приемку в эксплуатацию при авторском надзоре проектной организации, техническом надзоре заказчика, а также государственном контроле надзорных органов.
Для обеспечения проектного уклона поверхность земли должна быть спланирована для свободного прохода по ней ходовой части экскаватора. Планировка поверхности земли выполняется бульдозером, технические характеристики которых представлены в таблице 1.
Так же в проекте представлены различные графики производства работ, акты, допуски на производства работ, а так же рабочие чертежи.
Скачать типовой проект производства работ

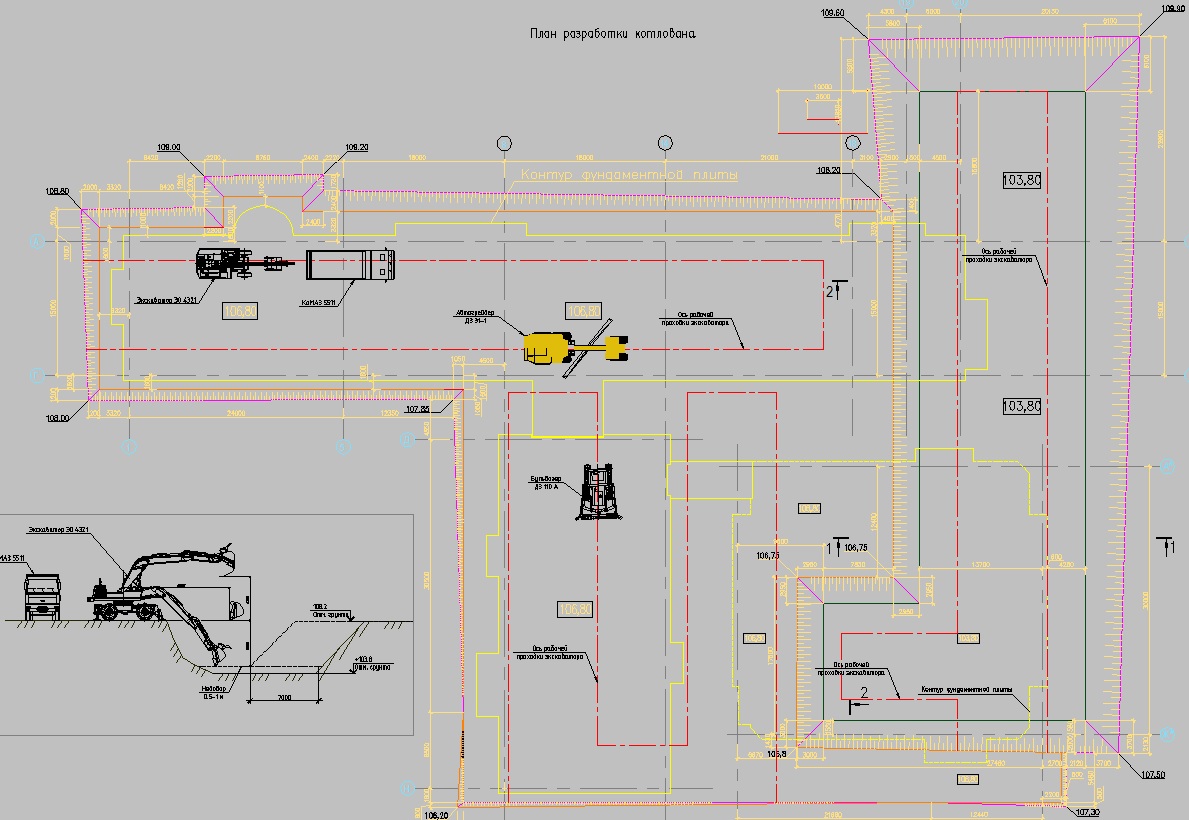

Схема разработки котлована
|
