В настоящем альбоме предложены различные варианты схем систем отопления для одноквартирных жилых домов.
Схемы могут служить в качестве готового проекта без привязки к конкретным условиям строительства.
При устройстве систем "теплых полов" "мокрым" способом следует придерживаться следующих рекомендаций:
- арматурная сетка не должна доходить до стен на 5-10 см;
- в случае укладки отдельных арматурных сеток в конструкцию "теплого пола", они должны укладываться с перехлестом на 30-50мм;
- труба теплого пола должна отстоять от стены не менее, чем на 10 см;
- деформационные швы в конструкции теплых полов следует предусматривать:
- если один из линейных размеров помещения превышает 8 м;
- в местах выступающих углов;
- под порогами дверных проемов (если "теплые полы" расположены по обе стороны дверного проема).
- через деформационные швы транзитные трубопроводы рекомендуется пропускать под углом 45 к оси шва;
- на расстоянии 30 см по обе стороны от оси шва трубопроводы должны быть заключены в пластиковый гофрированный кожух;
- трубы петель "теплого пола" крепятся к сетке через 60см на прямых участках и через 30см в местах поворотов;
- для наращивания труб петель "теплого пола" допускается использовать только пресс-соединители;
- перед замоноличиванием петли "теплого пола" должны быть испытаны давлением, превышающим рабочее в 1,5 раза, но не менее 6 бар;
- при устройстве стяжки "теплого пола" трубопроводы должны находиться под давлением;
- при подводке трубопроводов петель "теплого пола" к коллекторам, в местах, где расстояние между трубами становиться менее 10см , рекомендуется заключать трубопроводы в гофрированные пластиковые кожухи для предотвращения перегрева конструкции чистого пола.
Все приведенные в альбоме схемы выполнены без байпасов с перепускными клапанами, что может привести к перегрузке циркуляционных насосов в случае перекрытия всех отопительных приборов и петель "теплого пола". В случае необходимости, байпасы с перепускными клапанами могут быть установлены.

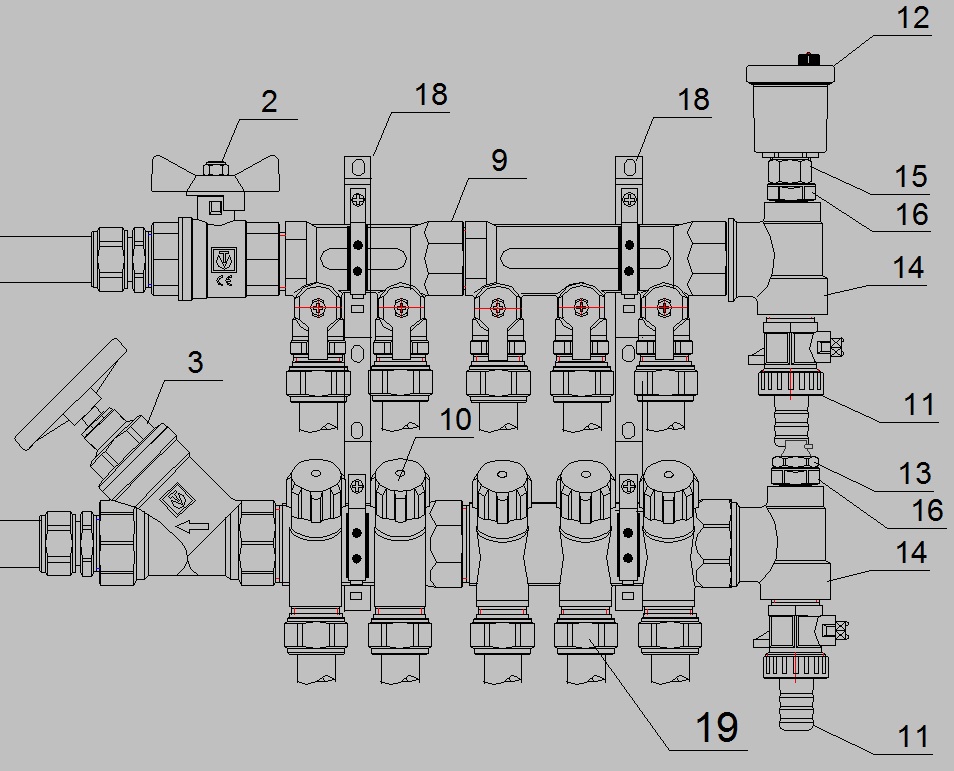

Схема отопления помещений при помощи "теплого пола". Ручное регулирование температуры в помещениях.
Схема отопления помещений при помощи "теплого пола". Автоматическое регулирование температуры в помещениях.
Схема отопления помещений при помощи "теплого пола". Ручное регулирование температуры в помещениях.
Схема отопления помещений нескольких этажей при помощи "теплого пола". Ручное регулирование температуры в помещениях.
Схема радиаторного отопления помещений нескольких этажей. Ручное регулирование температуры в помещениях. Вертикальная двухтрубная разводка с нижней подающей магистралью.

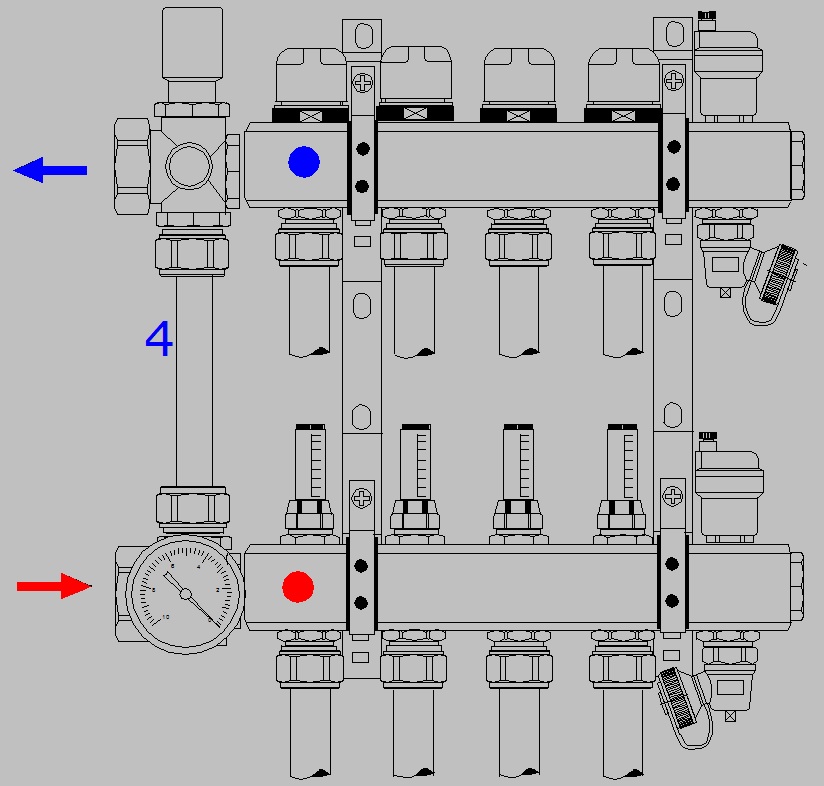

Примеры подключения радиаторов

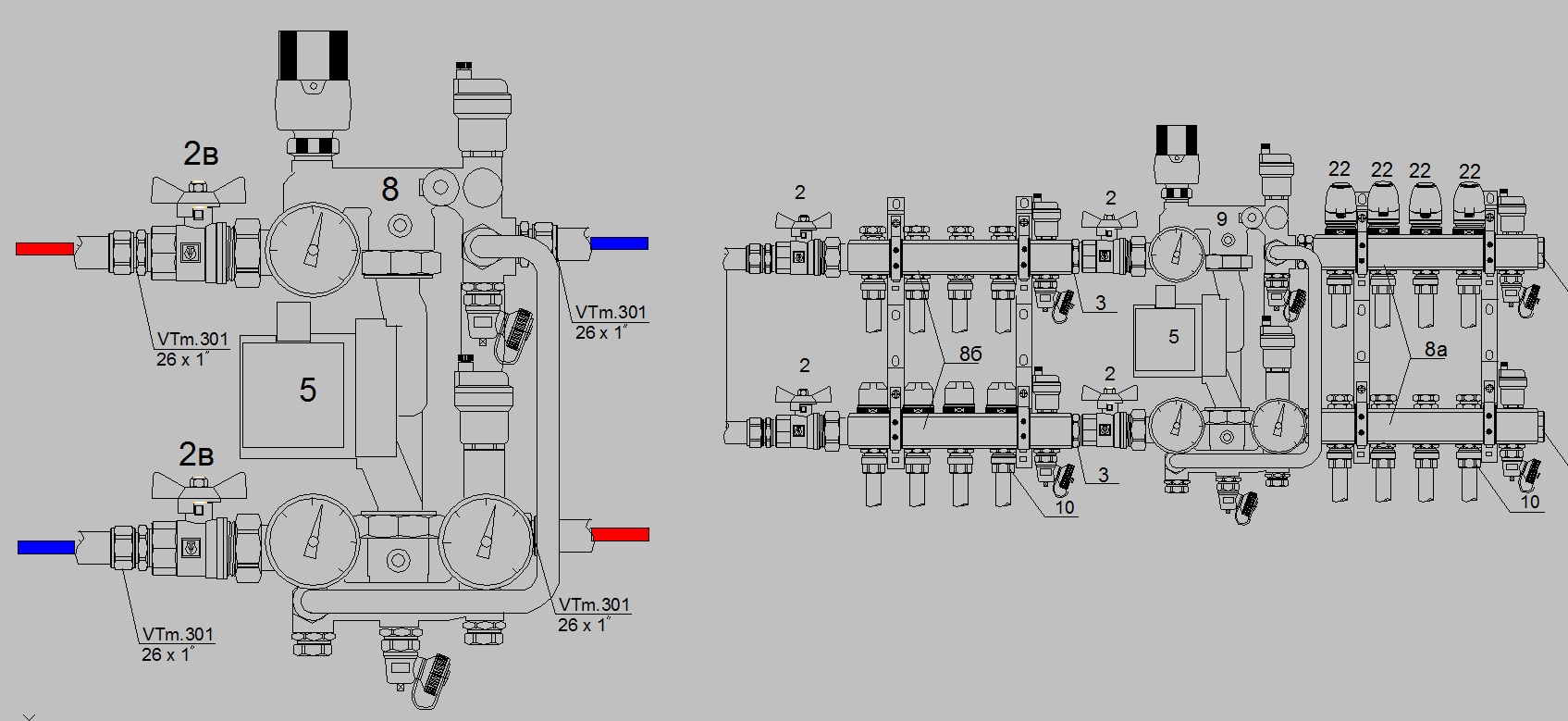

Пример подключения узла учёта
Пример решения смесительного узла
Примеры установки перепускных клапанов
Конструкции "теплого пола". Конструкция "мокрого теплого пола". Конструкция "сухого теплого пола".

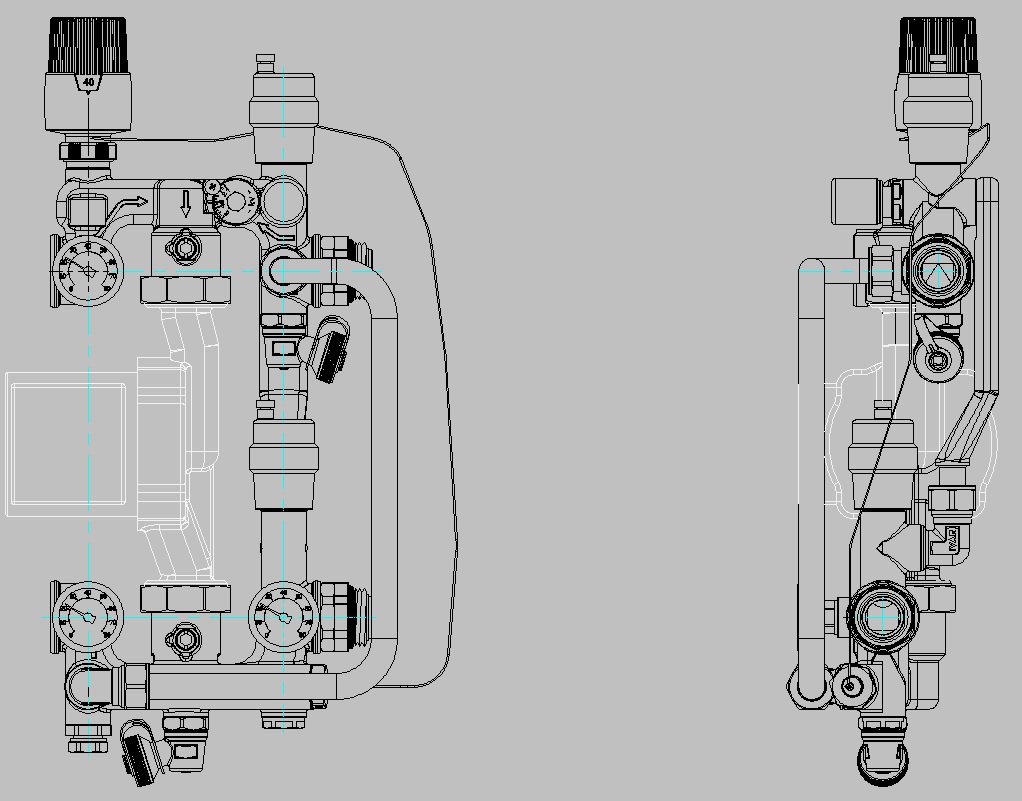

Насосно-смесительный узел

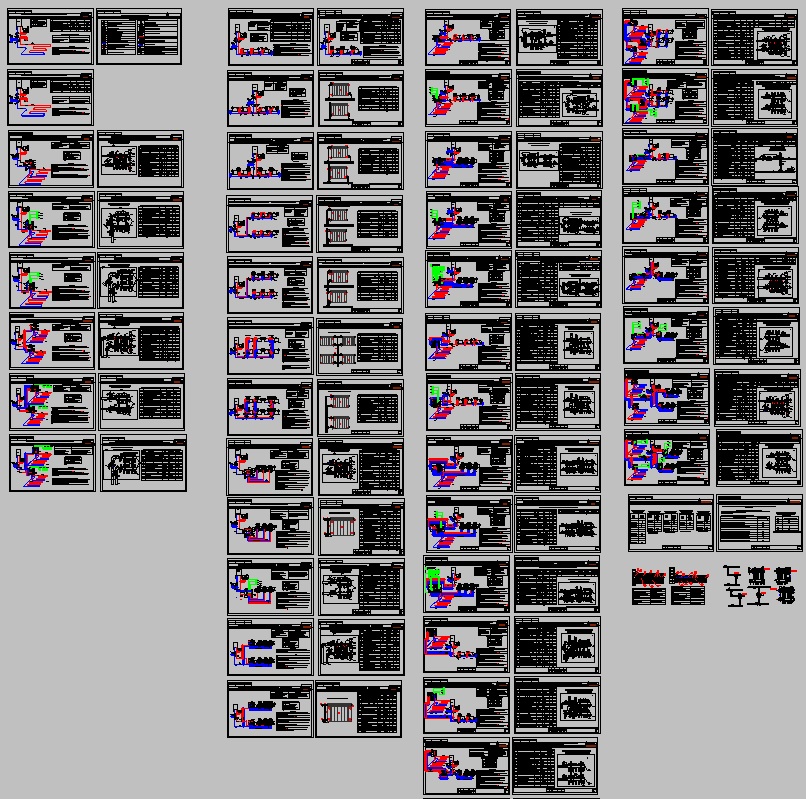

Общий вид альбома чертежей
|
