Типовой проект перехватывающей парковки
В данном архиве находятся три проекта типовой перехватывающей парковки:
Рабочая документация - строительной части проекта;
Рабочая документация - автоматизированной парковочной системы;
Рабочая документация - электротехническая часть проекта.
По каждому из разделов рабочей документации есть подробная пояснительная записка, рабочие чертежи, спецификация оборудования и материалов, кабельный журнал и строительные задания.
Краткое описание см. ниже:
Общестроительная часть
План расположения оборудования
Схема устройства острова безопасности

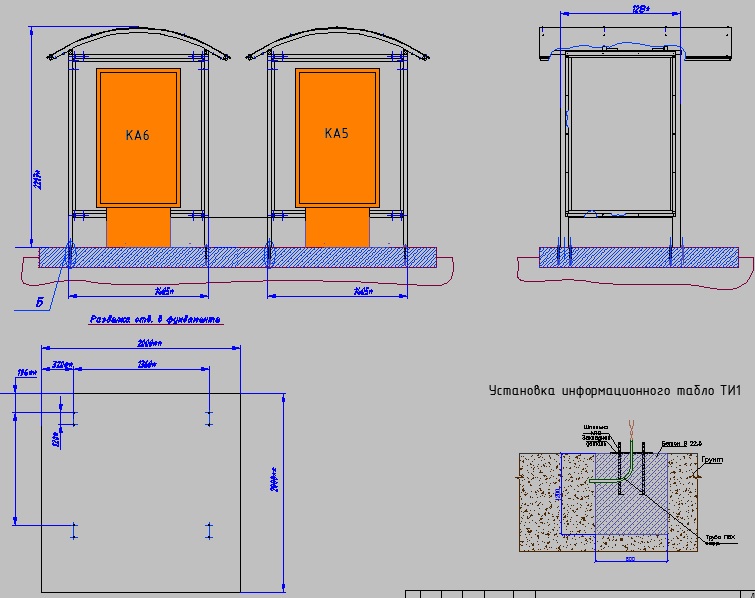

Установка кассовых автоматов

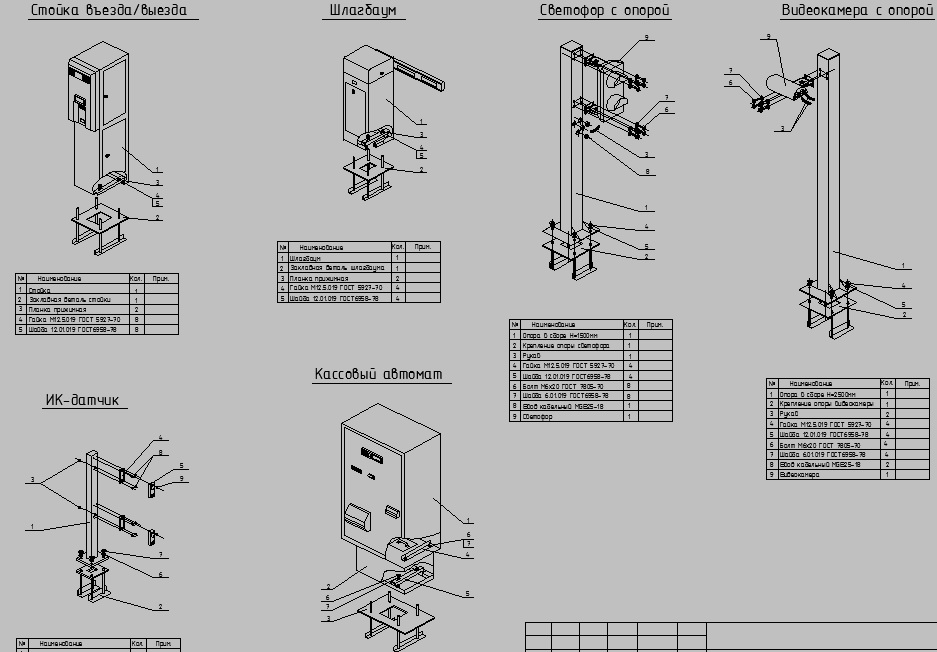

Схема монтажа оборудования
Автоматизированная парковочная система (АПС)
Ввод в эксплуатацию на территории объекта Заказчика оборудования АПС позволяет автоматизировать следующие функции в работе автостоянки:
- проезд на территорию автостоянки в режиме самообслуживания пользователя с выдачей карты на разовое посещение, либо по предъявлению карты с правом многократного посещения;
- оплату услуг автостоянки в кассовых автоматах в режиме самообслуживания пользователя по предъявлению карты;
- выезд с территории автостоянки по предъявлению парковочной карты на разовое посещение и ее изъятием, либо по предъявлению карты с правом многократного посещения без изъятия в режиме самообслуживания пользователя;
- получение скидки на услуги автостоянки при предъявлении билета на проезд в метрополитене.
Дополнительно АПС обеспечивает:
- регистрацию и протоколирование в централизованной базе данных системы
текущих и тревожных событий;
- отображение на экране монитора функционального автоматизированного рабочего места тревожных событий;
- возможность блокировки работы проездов;
- возможность перевода проездов в режим свободного проезда;
- автоматический контроль исправности оборудования, входящего в систему;
- возможность автономной работы контроллеров периферийного оборудования
с регистрацией до 5000 транзакций проездов в энергонезависимой памяти;
- защиту от повторного проезда автотранспортного средства в одном направлении;
- ручное или полуавтоматическое открывание стрелы шлагбаума для проезда в аварийных ситуациях и технических неисправностях;
- установку на периферийном оборудовании переговорных устройств для обеспечения голосовой связи пользователей с оператором пункта централизованного управления.
В состав АПС входят:
- односторонние проезды;
- кассовые автоматы;
- информационное табло;
- пункт централизованного контроля и управления автостоянкой.
Дополнительно территория автостоянки оборудуется системой наружного видеонаблюдения, включающей в себя 20 видеокамер и видеорегистратор.

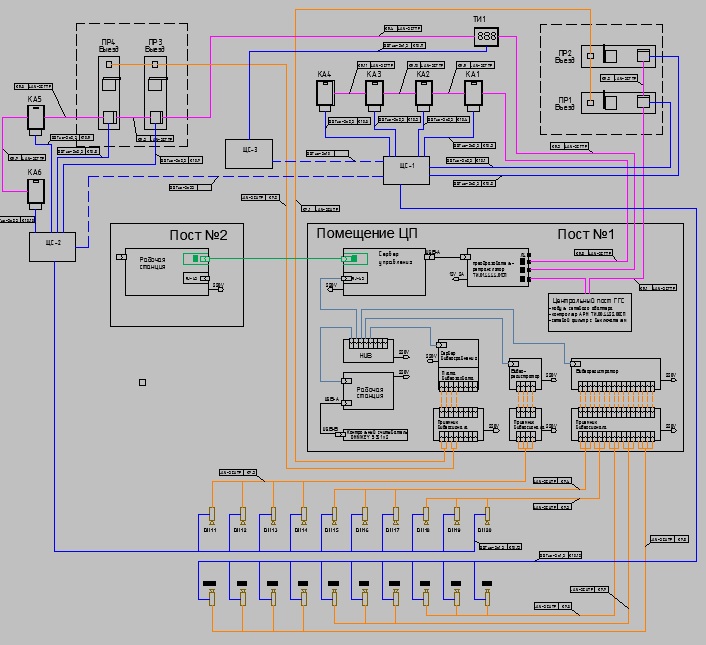

Электрическая схема соединений
Монтажная схема
Электротехническая часть
Исполнительная документация электрооборудования перехватывающей парковки выполнена на основании проектной документации, в соответствии с действующими общероссийскими документами по строительству. Смонтировано: ящики силовые Я8601 - 3шт., разделительные трансформаторы ТСЗ-40 - 2шт., щит учета электроэнергии ЩУ-2 - 1шт., щит автоматического ввода резерва ЩАП-43М1 - 1шт., щиты силовые ЩС-1, ЩС-2, ЩС-3 - 3шт., щиты наружного освещения ЩНО-1, ЩНО-2 - 2шт., главная заземляющая шина ГЗШ-8 - 2шт., заземляющие устройства ЗУ-1, ЗУ-2 - 2шт., опоры освещения со светильниками ЖКУ 15-250-107 и лампами натриевыми 250Вт - 22шт.
Для монтажа кабельных линий смонтированы закладные устройства по ограждению парковки из труб стальных водо-газопроводных с протяжными коробками У996М. В помещениях постов охраны и помещении электрощитовой по стенам смонтированы короба ПВХ (Legrand).
Наружное освещение выполнено светильниками ЖКУ 15-250-107 с лампами натриевыми NAV-T 250 W/E40 250Вт установленными на опорах НФГ-8.0-02-Ц.
Всего смонтировано 22 опоры Управление наружным освещением автоматическое от фотореле с фотодатчиками смонтированных в щитах наружного освещения ЩНО-1 и ЩНО-2. ЩНО-1 осуществляет электроснабжение и управление включением/выключением наружного освещения опор NN 1-11. ЩНО-2 осуществляет электроснабжение и управление включением/выключением наружного освещения опор NN 12-22. На каждом посту охраны предусмотрено ручное управление наружным освещением.
Щит силовой ЩС-1. Однолинейная схема.
Закладные устройства наружного освещения.
Опора освещения
План расположения оборудования
|
