Типовой проект теплоизоляции резервуара вертикального стального строительным номиналом 2000 м.куб. для противопожарного запаса воды.
Расчетная температура наружного воздуха наиболее холодной пятидневки (СНиП 23-01-99*) минус 37°С.
Тепловую изоляцию цилиндрической стенки резервуара выполнить в два слоя плитами из минеральной ваты на синтетическом связующем П-75 по ГОСТ 9573-96 с креплением штырями, бандажами и стяжками. Толщина изоляции 100мм.
Тепловую изоляцию крыши выполнить длинномерными матами минераловатными прошивными М2-100 по ГОСТ 21880-94 с обкладкой из сетки проволочной сварной с квадратными ячейками N 12,5-0,5 с двух сторон. Толщина теплоизоляции - 80 мм.
Пароизоляционный слой - пленка полиэтиленовая термоусадочная толщиной 0,3 мм.
Покровный слой - оцинкованная сталь толщиной 0,8 мм по ГОСТ 14918-80*.
Применяемая конструкция в соответствии со СНиП 41-03-2003 "Тепловая изоляция оборудования и трубопроводов" состоит из негорючих материалов и отвечает требованиям пожарной безопасности.
Люки, расположенные на стенке резервуара, изолируются полуфутлярами из матов минераловатных прошивных марки М2-100 в сетке проволочной сварной с квадратными ячейками N 12,5-0,5 с двух сторон и оцинкованного листа.
В состав проекта входят:
- рабочие чертежи основного комплекта.
- спецификация оборудования и материалов
- ведомость объёмов работ

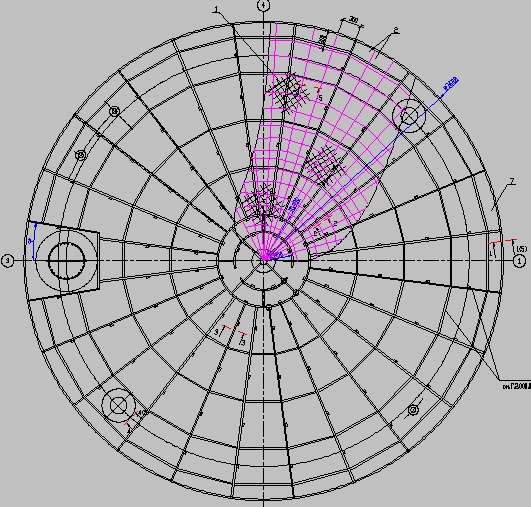

Схема раскладки теплоизоляционных панелей РВС-2000
Конструкция тепловой изоляции РВС-2000
Расположение теплоизоляции на РВС-2000
|
