Типовой проект электрохимзащиты резервуара вертикального стального строительным номиналом 2000 м.куб. для противопожарного запаса воды.
Проект ЭЗХ выполнен в соответствии с требованиями российских стандартов, технических условий, строительных норм правил, а также ПБ 03-605-03 "Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов.
Защита днищ резервуаров противопожарного запаса воды РВС-2000 и трубопроводов их обвязки осуществляется проектируемой СКЗ мощностью 2кВт с анодным заземлением из комплектных ферросилидовых электродов, монтируемых в скважины глубиной 6,5м.
Для контроля электрохимзащиты на сооружениях предусмотрена установка контрольно-измерительных пунктов с медносульфатными электродами сравнения.
Защитный поляризационный потенциал должен находиться в пределах минус 0,85 В - минус 1.15В, с омической составляющей: минус 0,9 В - минус 3,5 В.
В состав проекта входят:
- рабочие чертежи основного комплекта.
- Спецификация оборудования и материалов
- Ведомость объёмов работ
Контрольно-измерительный пункт на трубопроводе. Присоединение кабеля к трубопроводу

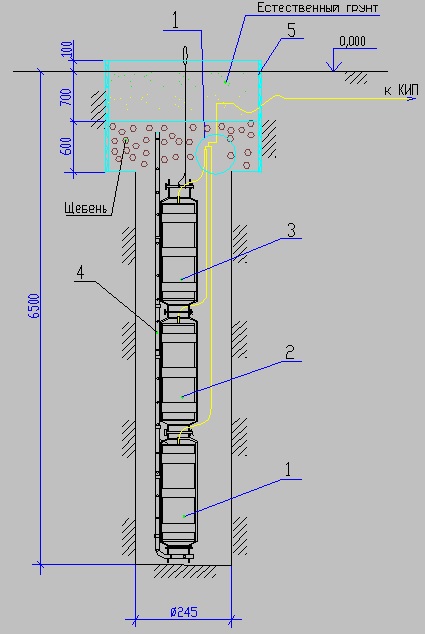

Вертикальное анодное заземление из блоков с ферросилидовыми электродами
Расположение оборудования ЭХЗ в технологическом помещении РВС-2000
Монтажные схемы подключения средств электрохимзащиты
План размещения средств электрохимзащиты и прокладки кабельных сетей
|
