Типовой проект на газоснабжение теплогенерирующей установки ТГУ «Каскад-450»
Состав пояснительной записки:
- Общая часть
- Характеристика источника газоснабжения
- Расчетные данные о потребности в газе
- Описание технических решений по обеспечению учета и контроля расхода газа
- Обоснование технических решений защиты стального газопровода и границы охранной зоны, а также сооружений на нем
- Обоснование технических решений защиты стального газопровода от коррозии
- Перечень мероприятий по обеспечению безопасного функционирования объектов системы газоснабжения
- Общие сведения по охране окружающей среды
- Организация строительства
- Охрана труда, техника безопасности и противопожарные мероприятия
- Инженерно-технические мероприятия гражданской обороны. Мероприятия по предупреждению чрезвычайных ситуаций
Основные технико-экономические данные
1 ОБЩАЯ ЧАСТЬ
Проектная документация на газоснабжение Теплогенерирующей установки (ТГУ «Каскад-450») производственного объекта разработана на основании:
- задания на разработку проектной документации;
- технических условий;
- технического отчета об инженерно-геологических изысканиях;
- горно-геологического обоснования;
- генплана.
Проект выполнен в соответствии с исходными данными и требованиями следующих нормативных документов:
- СП 62.13330.2011 «Газораспределительные системы. Актуализированная редакция»;
- СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб»;
- СП 42-102-2004 «Проектирование и строительство газопроводов из металлических труб»;
- СП 89.13330.2012 «Котельные установки. Актуализированная редакция»;
- СП 42.13330.2011 «Градостроительство;
- СНиП 12-03-2001 «Безопасность труда в строительстве». Часть 1. «Общие требования»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления»;
- «Правил охраны газораспределительных сетей», утвержденных постановлением Правительства Российской Федерации от 2.11.2000 г. №878.
Проектная документация разработана с учетом требований Государственных правил и стандартов Российской Федерации (действующих на момент проектирования), с учетом требований Федерального закона №183-ФЗ от 27.12.
2 ХАРАКТЕРИСТИКА ИСТОЧНИКА ГАЗОСНАБЖЕНИЯ

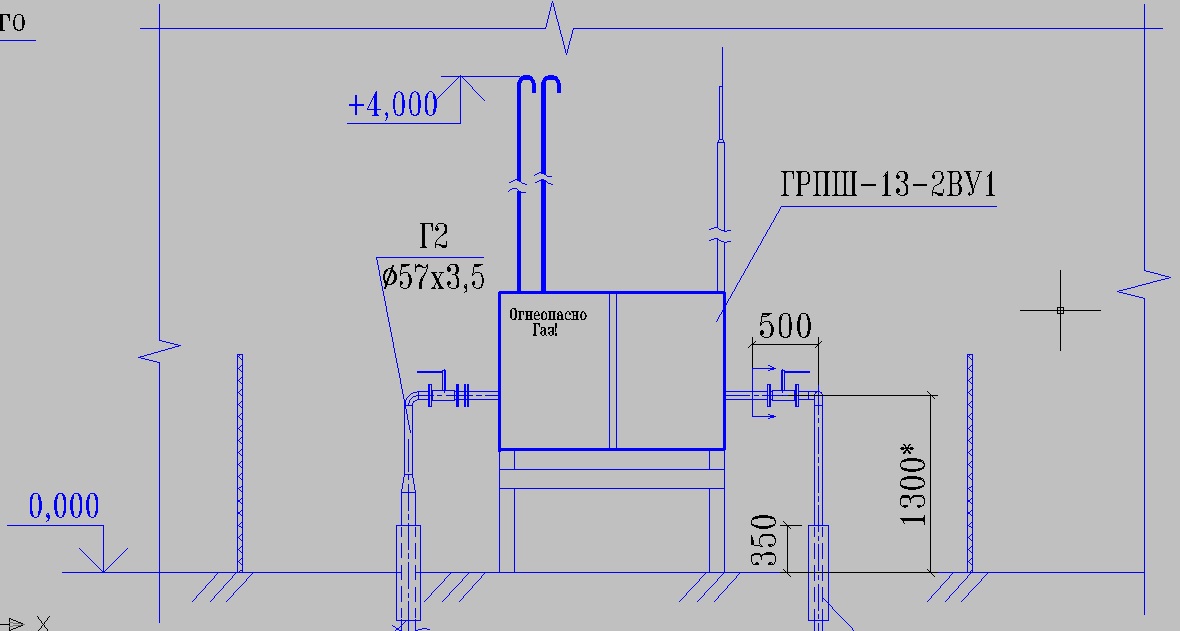

Источником газоснабжения Теплогенерирующей установки ТГУ «Каскад-450» является подземный газопровод низкого давления из полиэтиленовых труб от врезки в стальной газопровод, выходящий из ГРПШ-13-2ВУ1.
Расчетное давление газа в точке подключения на основании выданных технических условий - 0,25 МПа.
Общий расход газа на ТГУ «Каскад-450» составляет 45 нм3/ч.
3 РАСЧЕТНЫЕ ДАННЫЕ О ПОТРЕБНОСТИ В ГАЗЕ
Проектируемая Теплогенерирующая установка ТГУ «Каскад-450» работает на природном газе ГОСТ 5542-87, поставляется в полной заводской готовности и предназначена для покрытия тепловых нагрузок отопления, вентиляции и горячего водоснабжения швейного производства.
ТГУ является отдельно стоящей. Корпус выполнен из профильных труб, обшитых гладкой листовой сталью, изнутри стены утеплены фольгированным теплоизоляционным материалом. Степень огнестойкости корпуса ТГУ - III, по конструктивной пожарной опасности - класса СО, категория по взрывопожарной и пожарной опасности - Г.
ТГУ оборудована пятью навесными водогрейными котлами THERM TRIO-90 полезной тепловой мощностью 90кВт каждый Чешской фирмы «THERMONA» и блоком управления котлами.
Котлы комплектуются газовыми универсальными горелками итальянской фирмы «Polidoro». Общий расход газа на ТГУ составляет Q=45 нм3/ч, присоединительное давление газа перед горелками котлов не более 20,0 мбар (2,0 кПа).
К горелке крепится блок газовой арматуры «SIT», которая включает регулятор давления газа и два соленоидных клапана, управляемых автоматикой. На газовой арматуре расположен модуляционный электромагнит. Магнитный стержень катушки модулятора имеет регулируемый подъем, тем самым можно регулировать давление газа, поступающего в горелку, в настроенном диапазоне.
Котлы поставляются в комплекте с автоматикой, обеспечивающей поддержание заданной температуры воды в теплосеть.
Режим работы ТГУ- автоматический, без постоянно присутствующего обслуживающего персонала. Сигнал о неисправностях выводится в помещение с круглосуточным пребыванием дежурного.
Отвод продуктов сгорания предусматривается через дымовые трубы Ø225 мм (от каждого котла предусмотрена своя дымовая труба).
По надежности теплоснабжения ТГУ относится ко 2-й категории. Расчетная тепловая мощность ТГУ -0,39 Гкал/ч (0,45 МВт).
Основным видом топлива принят природный газ Qрн=8360 ккал/м3, ρ=0,707 кг/см3. Резервных видов топлива не предусматривается.
4 ОПИСАНИЕ ТЕХНИЧЕСКИХ РЕШЕНИЙ ПО ОБЕСПЕЧЕНИЮ УЧЕТА И КОНТРОЛЯ РАСХОДА ГАЗА
Проектная документация на сети газораспределения среднего давления с установкой ГРПШ -13-2ВУ1 (Рвх=0,25 МПа) для газоснабжения Теплогенерирующей установки (ТГУ) швейной фабрики (первый этап) разработан в откорректированном проекте.
На выходе из ГРПШ-13-2ВУ1 давление газа Рвых=0,0025 МПа.
Учет расхода газа на ТГУ осуществляется ротационным счетчиком, установленным в ГРПШ -13-2ВУ1 Диапазон расхода газа Qmax=60,0 нм3/ч,
Qmin= 3,0 нм3/ч (1:20), порог чувствительности - 0,1 м3/ч.
5 ОБОСНОВАНИЕ МАРШРУТА ПРОХОЖДЕНИЯ ГАЗОПРОВОДА И ГРАНИЦ ОХРАННОЙ ЗОНЫ, А ТАКЖЕ СООРУЖЕНИЙ НА НЕМ

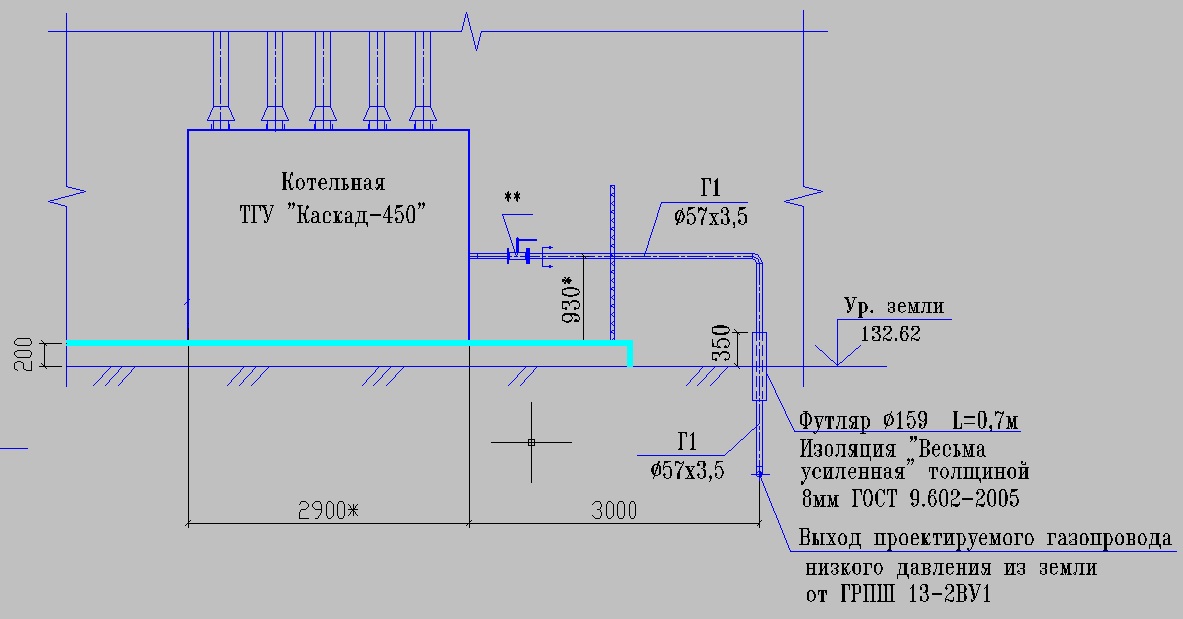

Настоящим проектом предусматривается подземная прокладка газопровода из полиэтиленовых труб ПЭУ 100 ГАЗ SDR-11-63х5,8, протяженностью 48,0 м от ранее установленного ГРПШ-13-2ВУ1 к проектируемому ТГУ «Каскад-450». Диаметры газопровода выбраны согласно гидравлическому расчету с учетом перспективного развития и обеспечения бесперебойной и надежной подачи газа к потребителю.
Полная пояснительная записка 24 листа.
|
