Система удаления бытовых отходов (СУБО) с мойкой и дезинфекцией
Рабочая документация
Введение
Ствол мусоропровода выполняется из трехслойной трубы (сендвича), внутренняя часть которой изготавливается из антикоррозионной стали, толщиной 0,8мм., наружная часть (оболочка) изготавливается из оцинкованной стали. Для обеспечения противопожарной безопасности и шумозащиты пространство между внутренней частью трубы и оболочкой заполняется пенобетоном или мелко фракционным керамзитом, обеспечивая предел огнестойкости EI60.
Устройство очистки, мойки и дезинфекции (УОМД) установлено в верхней части ствола мусоропровода имеющее в своем составе:
щеточный узел промывки, очистки и дезинфекции;
привод его перемешения;
отдельную от водопровода емкость под рабочий дезраствор;
сплинклерное устройство пожаротушения в стволе.
Общие требования
Комплектующие изделия мусоропровода изготавливаются по Оборудование, входящее в состав настоящих решений, разработано и серийно выпускается ООО «Прана» по ТУ 4859-001-77954402-2006 и обеспечивает автоматическое пожаротушение в стволе и огнеот-сечение в мусоросборной камере и экологию окружающей среды. Допускается замена производителя мусоропровода при соблюдении качества и основных технических характеристик оборудования, примененного в данном проекте.

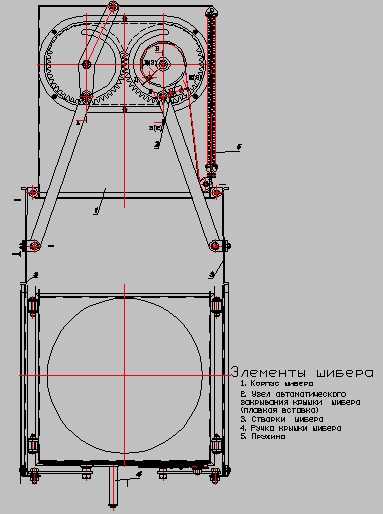

Мусоросборная камера размещена непосредственно под стволом мусопровода и имеет размеры в плане не мене 1,5х2,0 м с удобным подходом к шиберу и обеспечиванием возможности размещения контейнера для сбора мусора, а также инвентарного инструмента. Коридор, ведущий к мусоросборной камере, имеет ширину не менее 1,3м.
Высота камеры в свету должна быть не менее 2,2 м.
Мусоросборная камера должна иметь самостоятельный выход с отрывающейся наружу дверью, изолированной от входа в здание глухой стеной, и выделенной противопожарными перегородками и перекрытие с пределом огнестойкости не менее 1 часа и нулевым пределом распространения.
Мусоросборная камера обеспечивается горячей и холодной водой; трапом в полу, присоединенным к системе канализации.
Стены мусоросборной камеры должны быть облицованы керамической плиткой на всю высоту или не менее 2,2 м, а потолок должен иметь водоимульсионное покрытие.
Пол мусоросборной камеры должен быть водонепроницаем, облицованным плиткой и иметь уклон 0,01 к трапу.
Мусоросборная камера должна быть обеспечена подводкой горячей и холодной воды от систем водоснабжения здания и оснащена водоразборным смесителем, соединенным штуцером с вентилями, ниппелем и шлангом длиной 2-3 метра.
и т.д.
Основные характеристики
Система удаления бытовых отходов
Нагрузка на один ствол диаметром 395 мм ТБО в сутки, не более, м3-1,5
Установленная электрическая мощность оборудования и освещения, кВт, не более - 1.5
Допустимая утечка дезинфицирующего раствора или воды через совокупную поверхность одного стыка патрубков ствола или ствола и клапана, л /ч, не более - не допускается
Уровень шума при работе оборудования, дБА, не более - 82
Напряжение питания В, род тока/ частота Гц - 220 переменный/50
Средняя расчетная температура в помещениях,при кото-рой гарантирована безотказная работа системы, С, не менее -(+5)
Расход воды на промывку и тушение возгорания в стволе мусоропровода, л/ч, не более-500
Срок службы системы удаления отходов, лет, не менее - 60
Механизм прочистки, промывки и дезинфекции - устройство, предназначенное для периодической прочистки, промывки и дезинфекции внутренней поверхности ствола системы мусороудаления.
Установка механизма прочистки на стволе, механизм прочистки герметично защищен от ствола и выполнен в пожароно-безопасном исполнении.
В механизме прочистки, промывки, дезинфекции (МП) соблюдаются следующие требования:
- установлен демпфер между грузом щетки и тросом;
выход троса из МП в ствол покрыт полимерным материалом;
- напряжение управления МП составляет не более 24 В, установлен автомат разрыва цепи питания;
- исключен контакт обслуживающего персонала с подвижными частями МП.
При работе системы прочистки, промывки и дезинфекции ствола мусоропровода обеспечивается:
- автоматическое отключение привода при достижении верхнего и нижнего положений щеточного узла в стволе мусоропровода;
- автоматическое отключение привода при перегрузке с подачей светового и звукового сигнала,
- автоматическое отключение привода при провисании троса в момент работы системы прочистки с подачей светового и звукового сигнала;
- непрерывное автоматическое смешивание дезинфицирующего раствора с водой во время всего периода дезинфекции ствола мусоропровода, обеспечивая 0,02-2% концентрацию дезраствора;
- ручной привод, встроенный стационарно (в случае аварийных ситуаций);
- защита от попадания дезинфицирующего раствора в систему водоснабжения (при аварийном отключении водоснабжения в доме);
- равномерное укладывание каната на барабан привода (канатоукладчик).
Настоящие проектные решения являются информационно-справочной документацией в части производства и монтажа инженерного оборудования для жилых и общественных зданий.
|
