Рабочая документация
Узел учета тепловой энергии

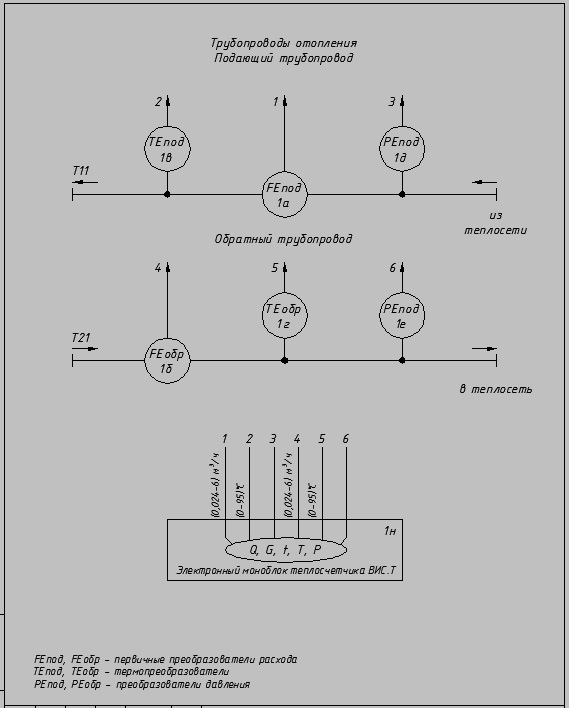

Проектом предусматривается установка теплосчетчика ВИС.Т (сертификат Госстандарта №8458, Госреестр СИ РФ № 20064-00 заключение Госэнергонадзора РФ № 159 -ТС) предназначенного для измерения параметров и расхода теплоносителя и количества теплоты в соответствии с «Правилами учета тепловой энергии и теплоносителя».
Теплоснабжение здания осуществляется по шести трубопроводам: подающий трубопровод на отопление Т11 Ду=50 мм, обратный трубопровод на отопление Т21 Ду=50 мм, подающий трубопровод на вентиляцию Т12 Ду=80 мм, обратный трубопровод на вентиляцию Т22 Ду=80 мм, подающий трубопровод на ГВС Т3 Ду=40 мм, циркуляционный трубопровод ГВС Т4 Ду=32 мм. Источником теплоты для теплоснабжения систем теплопотребления является теплосеть с точкой присоединения в ИТП в осях 30-31, Д-Е. Расчетные параметры теплоносителя на отопление 95-70°С, на вентиляцию 130-70°С при расчетной температуре наружного воздуха минус 28°С.
Присоединение местных систем отопления, вентиляции и ГВС осуществляется в тепловом пункте, расположенном в отдельном помещении на отм. -4,350. Система отопления водяная, с подключением по зависимой схеме. Система вентиляции водяная, зависимая. Система ГВС - открытая, с присоединением по зависимой схеме. Приготовление ГВС осуществляется в котельной.
Так же в пояснительной записке:
- Расчетные параметры теплоносителя
- Выбор теплосчетчиков
- Технические характеристики теплосчётчика ВИС.Т
- Указания по монтажу
- Указания по монтажу автоматики узла учёта тепла
- Диспетчеризация узла учёта тепла
- Меры безопасности при эксплуатации

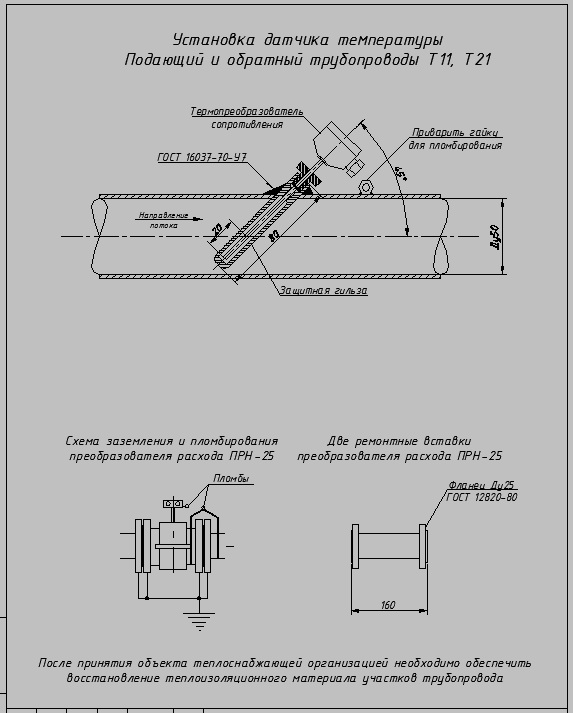

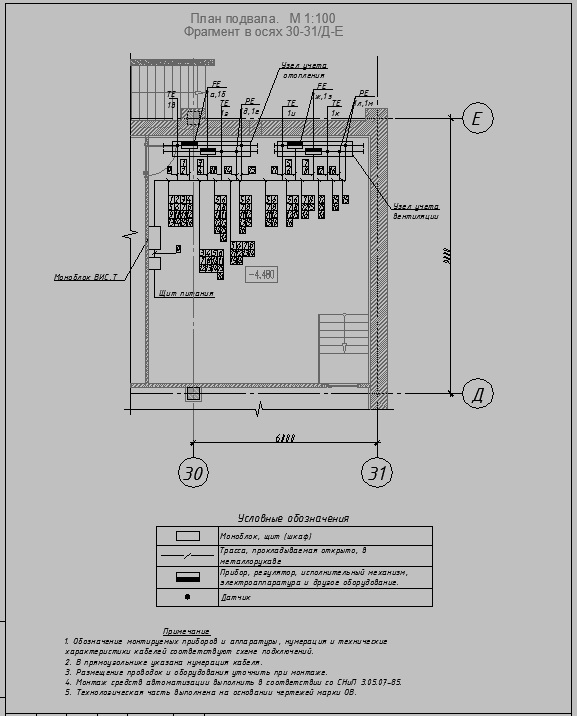

Рабочие чертежи основного комплекта (21 шт.) в формате DWG
Спецификации изделий, оборудования и материалов
Скачать типовой проект учёта
|
